Control De Un Servo Con Niple (4 / 4 paso)

Paso 4: En Simulación Proteus

Niple géneros el archivo HEX podremos cargar en la memoria de nuestro microcontrolador virtual y realizar la simulación.

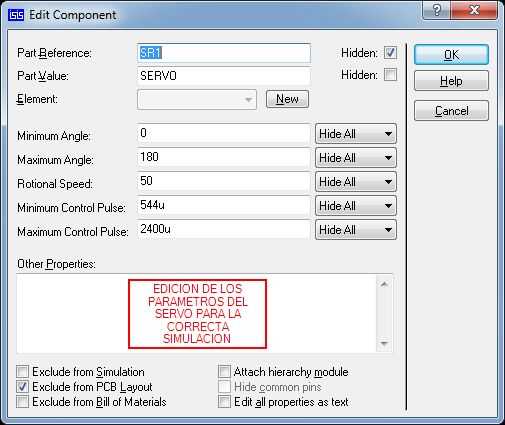

A tener en cuenta para el dispositivo servo de Proteus funcione adecuadamente, hay configurar algunos parámetros:

  • Ángulo mínimo: 0
  • Ángulo máximo: 180
  • Velocidad rotional: 50
  • Pulso de Control mínimo: 544u
  • Pulso máximo Control: 2400u

Una vez cargado el código y Equation el servo, solo resta presionar la tecla "Play" del simulador, mover de párr de e interactuar con los pulsadores servo de el de en uno u otro sentido.

El archivo "Ejemplo de control de las Naciones Unidas servo.zip" contiene el esquema, el código fuente, el archivo HEX, el proyecto Niple y el proyecto de simulación.
