Paso 3: Cable hasta el Lionel Switch y el Arduberry
Trenes Lionel corren sobre 20V AC. Asegúrese de que cualquier Arduino relé escudo utilizas puede manejar aire acondicionado.

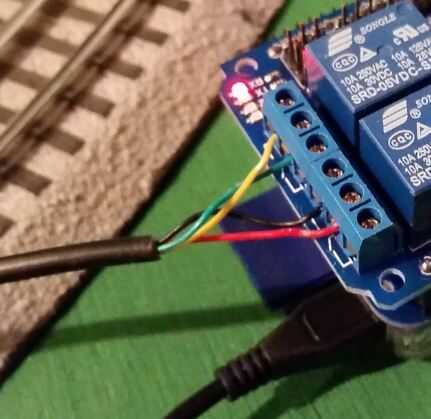

Cableado a un interruptor de control de Lionel fue un poco confuso. No pudimos encontrar un buen diagrama del mecanismo de conmutación. El cable que sale del interruptor tenía cuatro conductores. Sabíamos que el poder venía de las pistas ellos mismos y después de intentar emparejar cada uno de los cables entre sí, encontramos que los cables rojo y negro se aparearon con ellos y con el verde y amarillo cables estaban emparejados.
Cuando se conecta un par y había desconectado el otro par, el interruptor cambió de dirección. Cambiar de dirección si el el otro par fue cerrado. Por ejemplo, para obtener el interruptor a una forma, nos sería conectar el negro y el rojo y desconecte el verde y el amarillo. Para conseguir que el swing hacia atrás, nos Conecte el verde y el amarillo y desconecte el negro y el rojo.

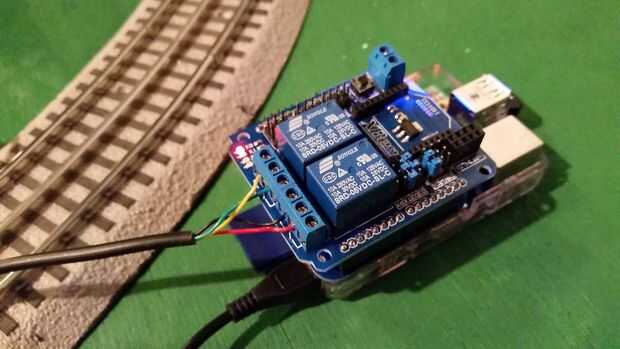

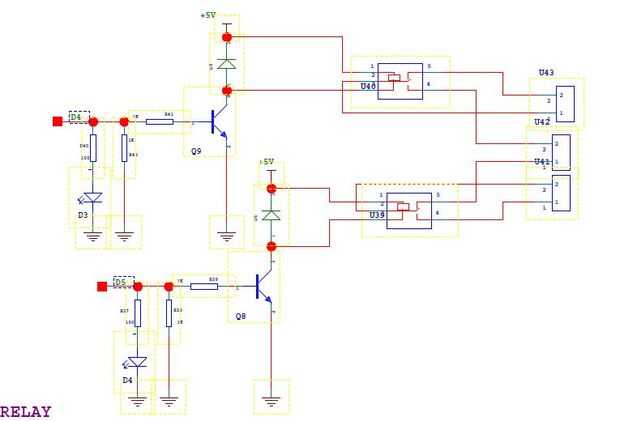

Afortunadamente el escudo Arduino compramos tenía un normalmente abierto, normalmente cerrado par en ella, así que podríamos fijar el relé interruptor normalmente abierto y normalmente cerrado. Cada par de un solo interruptor obtiene su propio relé en el tablero. La imagen muestra el esquema final.
