Control de una cámara con un Arduino y el RS232 protector (2 / 6 paso)

Paso 2: terminología

En primer lugar, creo que sería útil definir algunos términos que serán utilizados en este tutorial. Muchas de estas palabras Haz lanzados alrededor indistintamente pero hay sutiles diferencias que pueden causar problemas con un proyecto.

Ethernet y RJ45 no son la misma cosa. RJ45 es el término usado para representar la conexión física por cable mientras que Ethernet es el Protocolo que se utiliza al enviar señales sobre un cable. Asimismo, RS232 es el Protocolo de señalización que se utiliza para comunicarse con un pedazo de equipo.

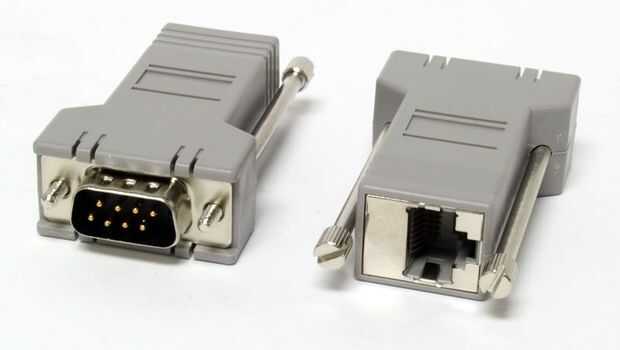

Un conector 9 pines o DB9 es el puerto físico que nuestro escudo RS232 se utiliza para enviar una señal. Como se muestra en este tutorial, se puede cambiar la conexión física entre dos dispositivos pero el método de señalización debe permanecer el mismo. La cámara que tiene una entrada para un cable RJ45 pero utiliza señales RS232. Por esta razón se empalme uno de los extremos del cable ethernet y soldar un conector de Pin 9 por lo que se puede comunicar con nuestro escudo de RS232.

Tasa de baudios es la velocidad en que la información se envía sobre una conexión serial. La tasa de baudios estándar es 9600 bits por segundo (bps).

* Nota: Sólo porque la cámara acepta que un cable RJ45 no significa que puede usar un Arduino Ethernet Shield. La cámara requiere señales RS232 y el escudo de Ethernet no está diseñado para ese protocolo.
