Paso 3: Hacer el Cable

* Nota: Este paso puede omitirse todos juntos si utilizas un DB9 a RJ45 convertidor. Sin embargo, puede ser más barato (y más diversión) para hacer su propio.

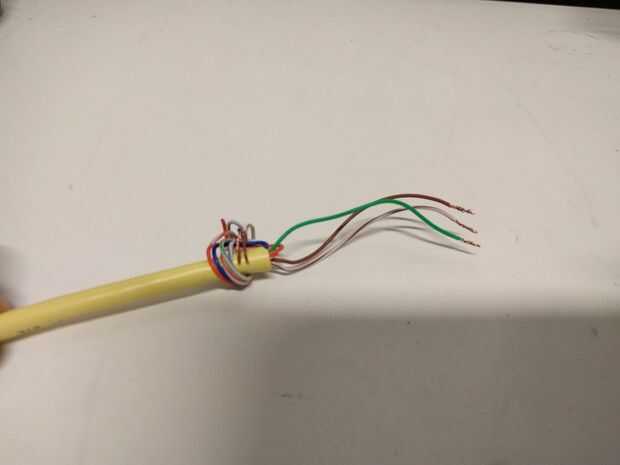

Lo primero que tienes que hacer es cortar el conector RJ45 en un extremo de su cable. Entonces tira a unas pulgadas de la capa de goma externa para exponer los alambres más pequeños. Para facilitar los cables trabajar con ayuda para desenredar las trenzas más pequeñas también.

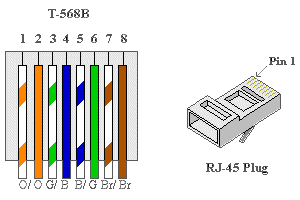

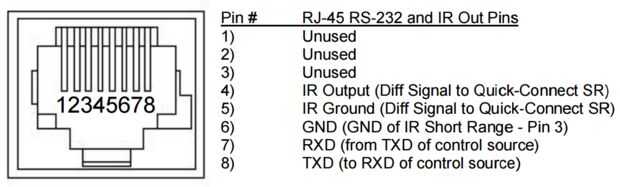

Ahora es el momento de consultar el manual de tu cámara. La foto de arriba muestra el diagrama de cableado para la cámara que se utiliza en este tutorial. Se puede ver que pines 6, 7 y 8 se utilizan para tierra, RXD y TXD respectivamente. Estas son las clavijas sólo tres que tendremos que utilizar para este proyecto. Luego a consultar el esquema de nuestro cable de red RJ45. De esto podemos decir que vamos a usar los cables verde, marrón/blanco y marrón porque corresponden a los pines 6, 7 y 8.

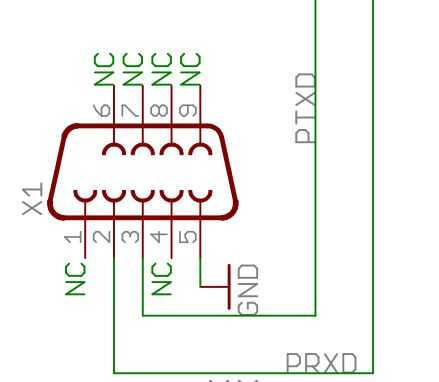

A continuación, necesitamos comprobar el esquemático del escudo RS232. Una sección de esquema ha sido añadida por encima para mayor comodidad. Localizar el conector de Pin 9 en el esquema, vemos que los pines 2, 3 y 5 se utilizan para PRXD, TRXD y tierra respectivamente. Normalmente la RX de un dispositivo se conectará a la TX del otro. Sin embargo, en este caso los creadores del esquema marcado "hacia atrás" para que se acaben conexión el PRXD del escudo el RXD de la cámara y así sucesivamente. Si todavía suena confuso seguir el diagrama de cableado que se enumeran a continuación:

• Cable verde--> Pin 5 (de 9 pines)
• Blanco crecido--> Pin 2 (en conector de 9 patillas)
• Brown--> Pin 3 (de 9 pines)

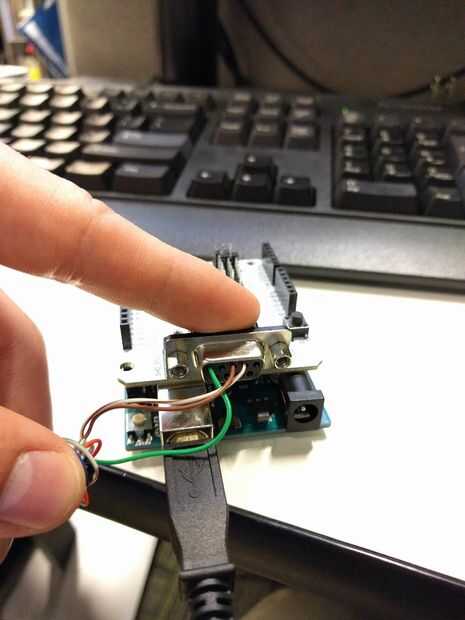

* Nota: Para asegurarse de que tiene la conexión correcta antes de soldar le puede siempre conectar los cables en el conector de 9 Pin hembra directamente. Si tiene RX y TX invierten entonces nada va a pasar mal.

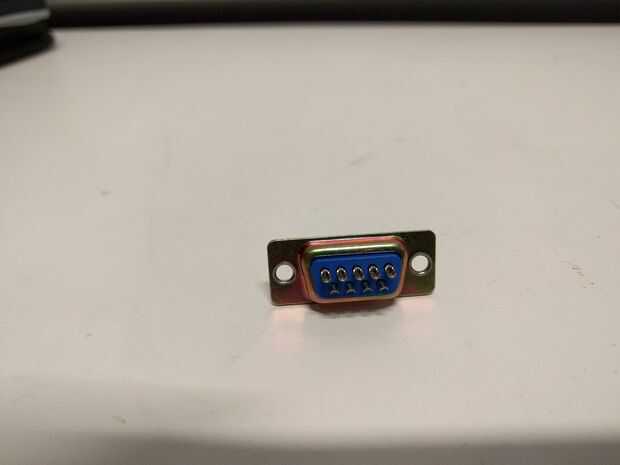

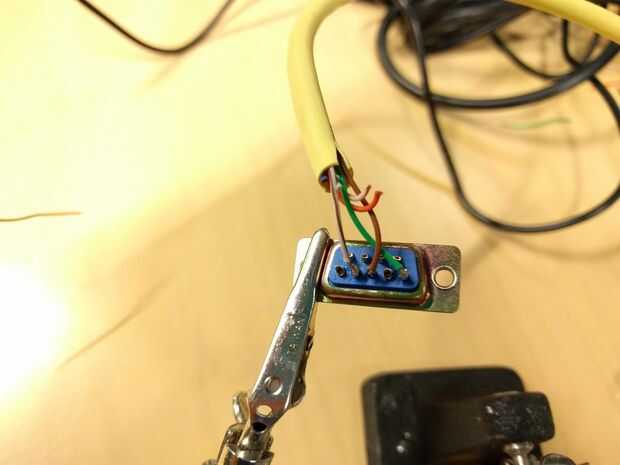

Soldar los cables en su pin correcto en la parte posterior del conector del Pin 9. Si te fijas bien, hay pequeños grabados en el conector sí mismo que las clavijas.

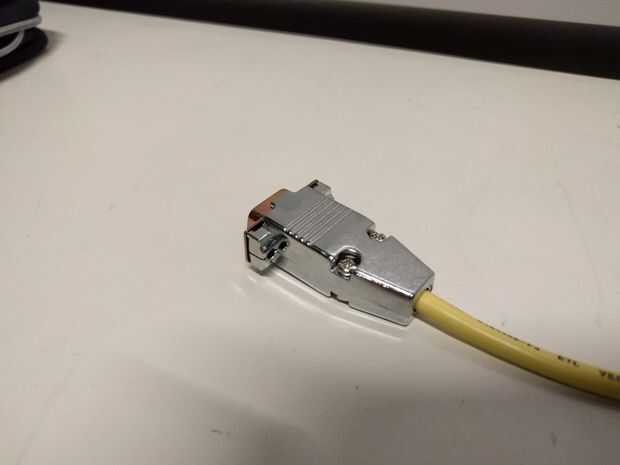

Una vez que todos los cables han sido soldados en, coloque el conector dentro de la vivienda y el tornillo cierre. Esta vivienda ayuda a proteger los cables de tensión y cortocircuitos.

Ahora tienes tu propio DB9 a RJ45 conector!
