Control de una cámara con un Arduino y el RS232 protector (4 / 6 paso)

Paso 4: Configuración del sistema

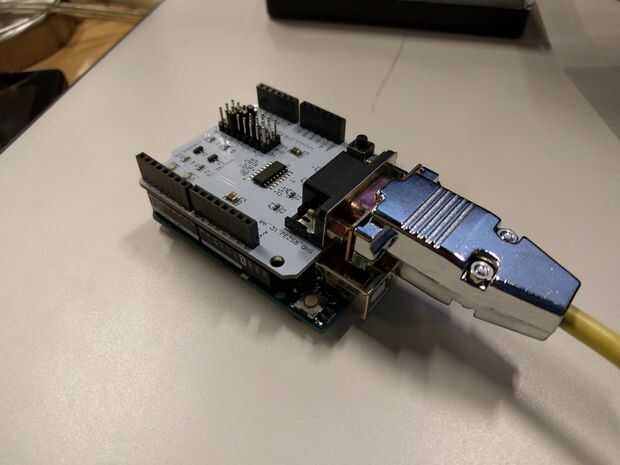

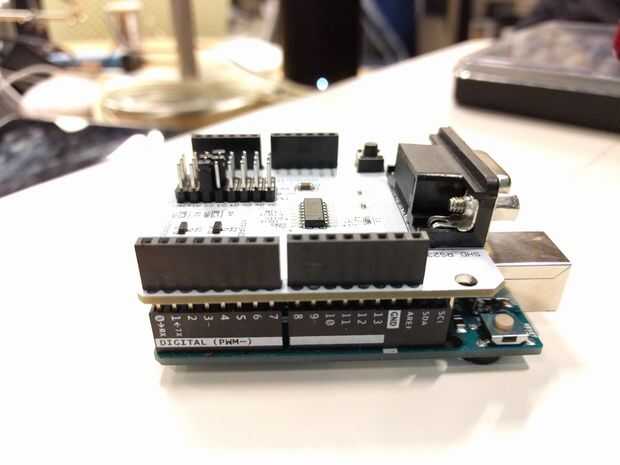

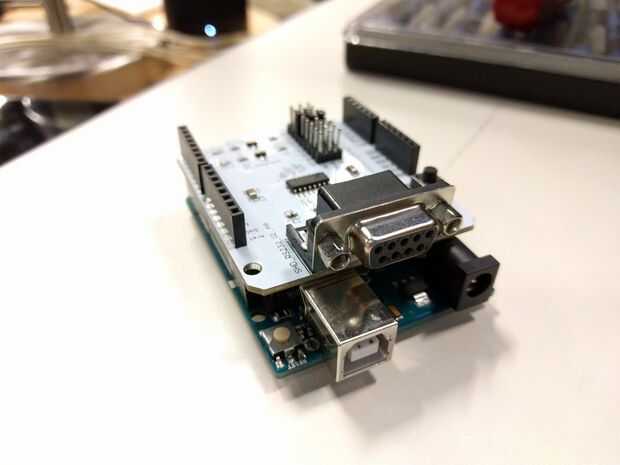

Ahora todo lo que necesitas hacer es simplemente colocar la pantalla RS232 a la parte superior de la Arduino Uno. Después de eso, conecte el cable de alimentación y el Cable DB9 al Arduino y escudo respectivamente. Por último, conecte el otro extremo del cable al puerto RJ45 de la cámara.

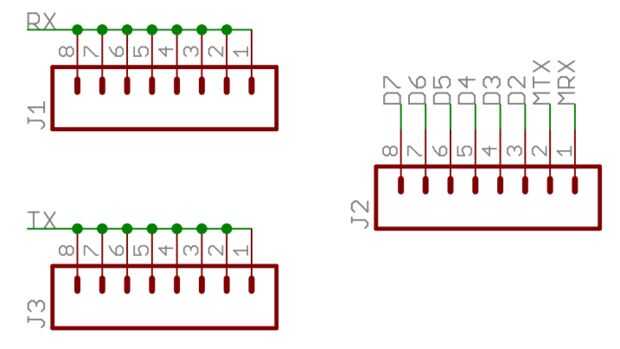

También es importante cambiar los jumpers en la parte superior el escudo de RS232 como responsables de asignar un pin de I/O digital a la línea de TX y RX. TX fue escogido para ser D2 y RX fue escogido para ser D3 (corresponde a que los pernos fueron escogidos en el programa). Las ubicaciones predeterminadas de puente están en MRX y MTX que corresponden a los pines digitales 0 y 1. Se recomienda que no utilice los pernos por defecto porque tesis son las mismas patillas que habla Arduino con el ordenador al cargar código. Debido a eso, sería necesario desconectar el escudo de la Arduino cada vez queria subir código. Para su comodidad, hemos cambiado los pines digitales 2 y 3.

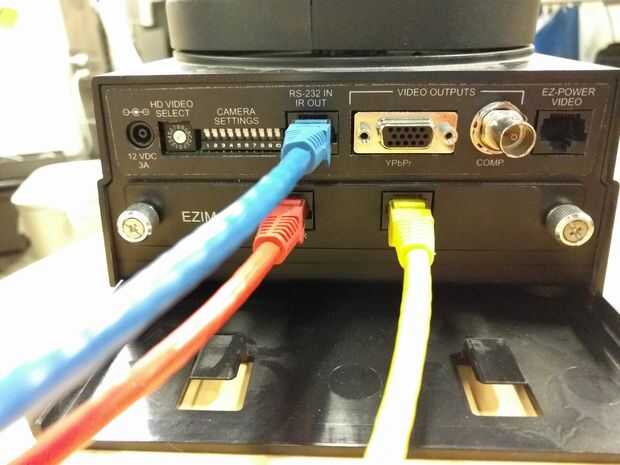

* Nota: Si hay más de uno RJ45 puertos en su dispositivo, asegúrese de que son enchufarlo en el que especifica se utiliza para la señalización de la RS232.

* Nota: El cable que se muestra en el puerto RS232 arriba es azul pero el cable que hicimos era amarillo. Esto es debido a que estamos trabajando con un transmisor de señal entre que no es necesario para el proyecto. Nuestro cable amarillo también puede ser conectado en el mismo puerto donde actualmente es el cable azul conectado.
