Paso 1: Los cables!

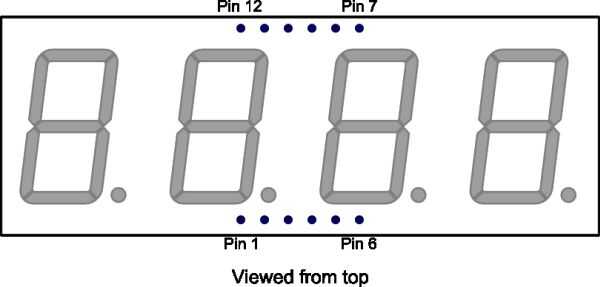

Se trata de alambre de los GPIO de Pi con los pernos de la pantalla:

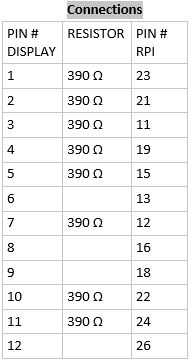

Resistencias son todas Ω 390
Pin 1 en la pantalla va al pin 23 en GPIO con una resistencia de
resistencia de 2 a 21
resistencia de 3 a 11
resistencia de 4 a 19
resistencia de 5 a 15
6 a 13 sin resistencia
resistencia de 7 a 12
8 a 16 sin resistencia
9 a 18 no resistencia
resistencia de 10 a 22
resistencia de 11 a 24
12 a 26 sin resistencia
Es el cableado hecho :-)
