Paso 1: Conexión de componentes

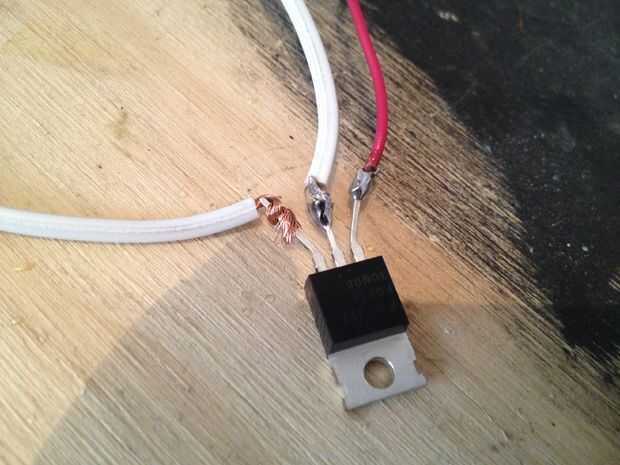

Primero había suelda los cables a los conductores del Mosfet. Doblado les aparte cuidadosamente para que tuviera espacio para la soldadura.

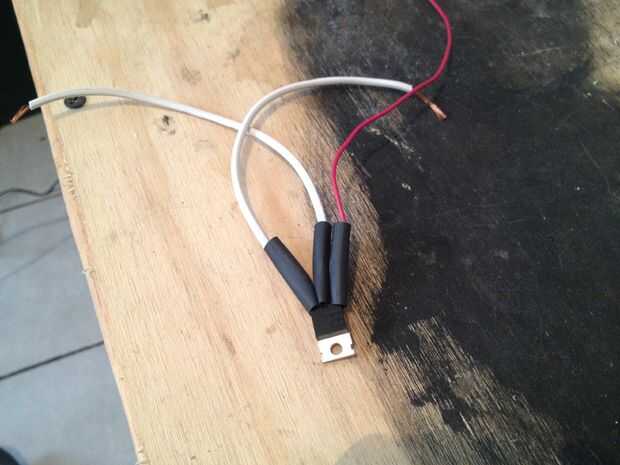

En el pasador de la puerta había soldado un cable de 22g. En el dren y la fuente había suelda alambre 18g. Pongo sobre partes expuestas hasta el Mosfet de la tubería del encogimiento del calor.

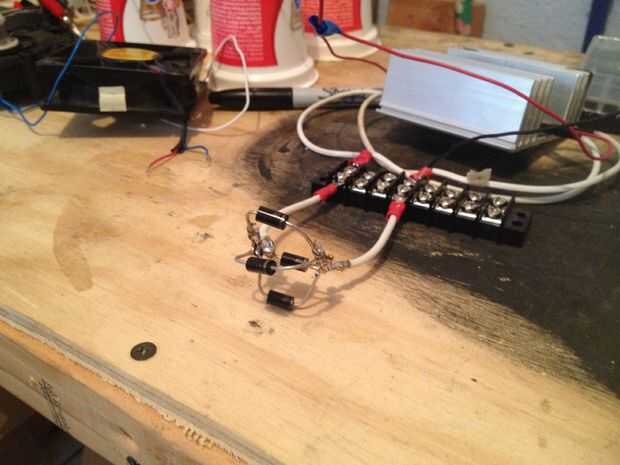

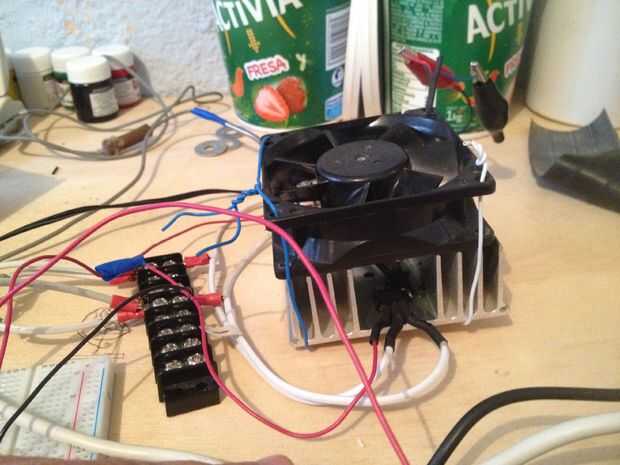

Entonces conecté las puertas, fuentes y sumideros de ambos Mosfets. Conectáramos en la barra. Os adjunto un alambre 22g para el desagüe en la barra de distribución. Los cables de la puerta y dren fueron conectados a un tablero de pan. Una resistencia de 1 k fue utilizada como un pull-down resistor a la puerta de descarga cuando yo no estaba. La puerta se conecta al pin digital 13 de Arduino. El drenaje fue conectado al Arduino GND pin.

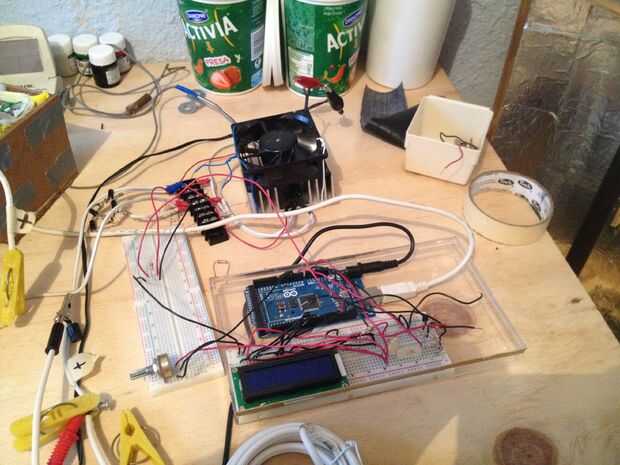

A continuación, conectar un potenciómetro para el Arduino para controlar la velocidad, así como una pantalla de LCD (opcional).

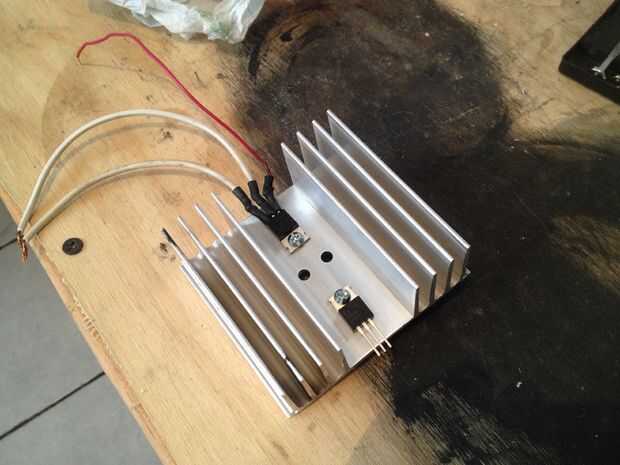

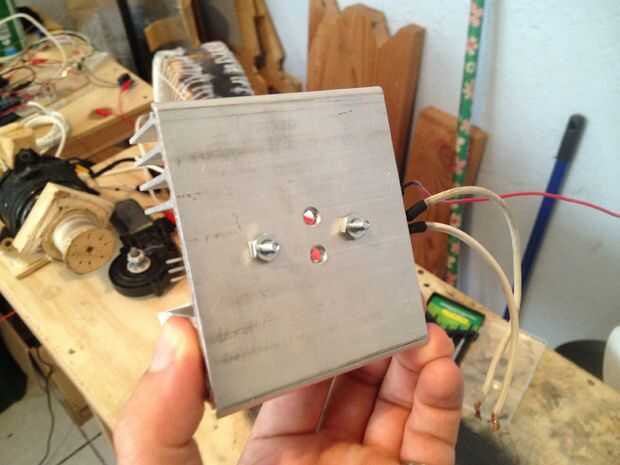

Atornillados los Mosfets al disipador de calor después de aplicar algunas pasta térmica a sus espaldas.
