Paso 1: La solución: Control de RF
El procesador de arduino es una buena opción para pequeños motores de control e interfaz con los seres humanos. El motor es controlado por un escudo que utiliza 74HC puente. El motor paso a paso es un paso de paso 12V bipolar de cuatro cables 200. Raido frecuencia (RF) fue elegido sobre Infra rojo (IR) porque no se requiere de ninguna modificación del gabinete. IR requeriría poner un receptor en algún lugar donde puede ver una señal luminosa. El módulo RF puede ser escondido en la espalda o el costado del gabinete jukebox. El volumen todavía puede ser controlado manualmente, pero requiere abrir el gabinete y girando la perilla de control. Aunque esta modificación se realizó a un SMC Seeburg 1 discoteca, puede ser adaptado a muchas otras marcas y modelos. Modificaciones a un viejo juke pueden invertirse sin cambios significativos a la rockola. Esperamos que esta guía puede ayudar a mantener unos jukes en su estado original semi un poco más.

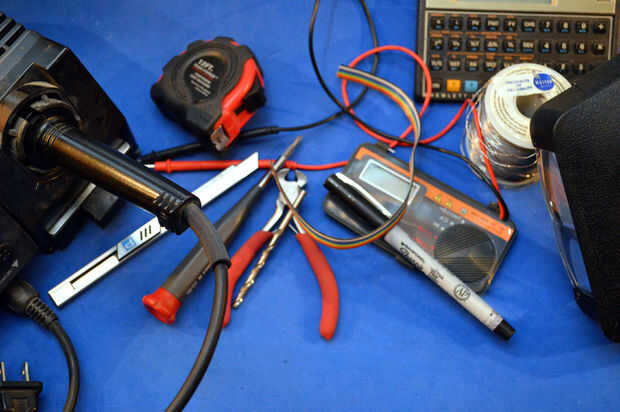

Herramientas
- Protoboard y los cables de conexión
- Computadora con USB
- Herramienta rotatoria Dremel
- Taladro + bits de cola
- Pistola w/Glue sticks
- Pinzas hemostáticas
- Multímetro
- Lupa, montada en la cabeza
- Destornillador, Multidriver
- Hierro (bueno) w/soldadura de soldadura
- Plaza de T
- Vice
- Vice Grips
- Cortadores de alambre
- Sierra para madera
Materiales

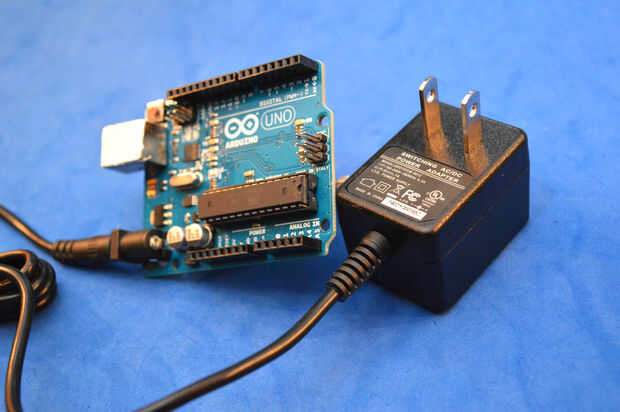

- Arduino Uno R3 (Adafruit #50 $24,95)
- Aluminio de la barra 1 "x 4" x 1/8"(HD $8,00)

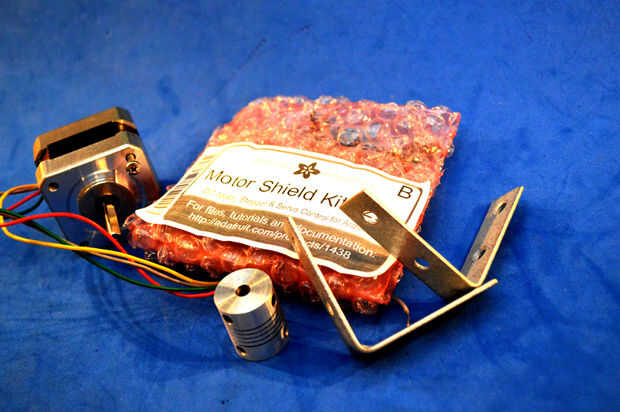

- Controlador de motor/paso a paso (Adafruit #1438 $19,95)

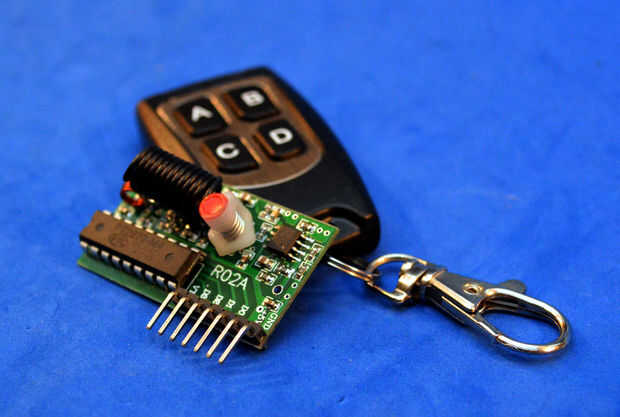

- Llavero control remoto 4 botones RF (Adafruit #1095 $6,95)
- Reviever momentáneo de RF (Adafruit #1096 $4,95)
- Placa de arranque del relé (Ebay $3,00)
- Tamaño de 17 NMEA Motor paso a paso - 200 pasos/rev, 12V 350mA (Adafruit #324 $14,00)
- Acoplador de eje del motor (Adafruit #1177 $4,95)
- Alimentación 9V AC/DC 1 MA (Adafruit #63 $6,95)
- Alambre arco iris 6"
- Cable de extensión de poca potencia
- Motor de ajuste de 3 mm x 10 mm (4) tornillos (HD $1,50)
- Tornillos arandelas de madera #8
- Pegamento epoxi, tubo pequeño (tiendas de dólar $1,00)
- Estante de ángulo soporte de 2 "x 2" (HD $3,99)
- Chatarra madera contrachapada (garaje $0)
- Pintura, negro plano (HD $3,99)
- Cartucho de film (antiguo Bin $0.00)
- Alta intensidad LED (Fry $5,00)
- Jukebox (Craigs $100,00 - $6.000,00)
Software
- jbvolcontrol - programas utilizados en este ejemplo.
- Biblioteca de escudo del motor - Motor de pasos de Control
- Biblioteca de aceleración - proporcionar un movimiento suave de paso a paso.
Habilidades
- Programación de Arduino
- Soldadura y montaje de la tarjeta
- Lectura esquemática
- Metales ligeros
- Carpintería ligera
