Paso 5: Fabricar un montaje Motor, montaje del Control de volumen y acoplador
Método

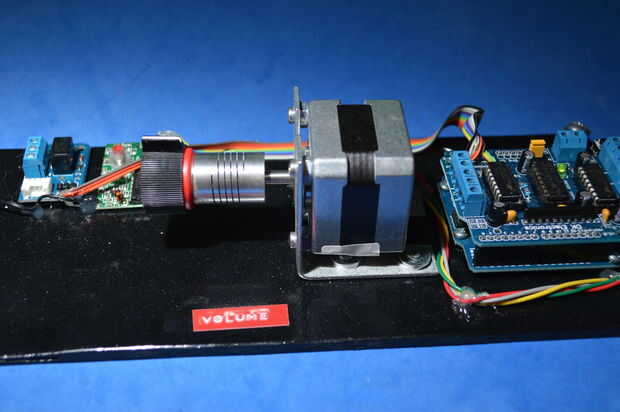

Básicamente el método para el control de volumen es para conectar el motor paso a paso a la perilla de control de volumen. La idea es montarlos uno frente al otro con los soportes de montaje. El eje del motor está acoplado a la el mando con un botón modificado.
Montaje del motor

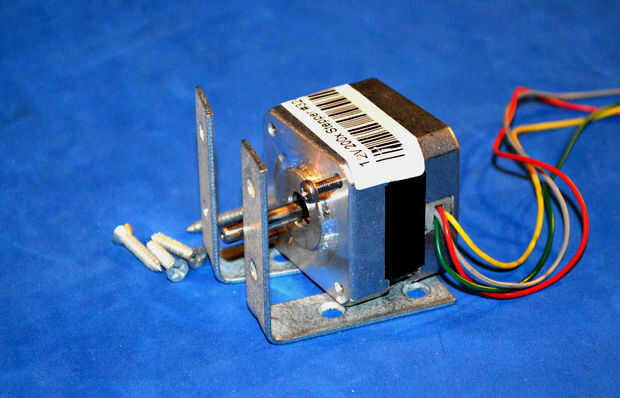

Utilice dos 2" en forma de L soportes de estante para los soportes del motor. Ponga los soportes en L lado a lado en una mesa. Coloque el motor paso a paso en los soportes. Marque la ubicación de los orificios de montaje del motor. Taladre los orificios a la misma medida de los tornillos de montaje del motor. Sujete el motor a los soportes.
Montaje de Control de volumen

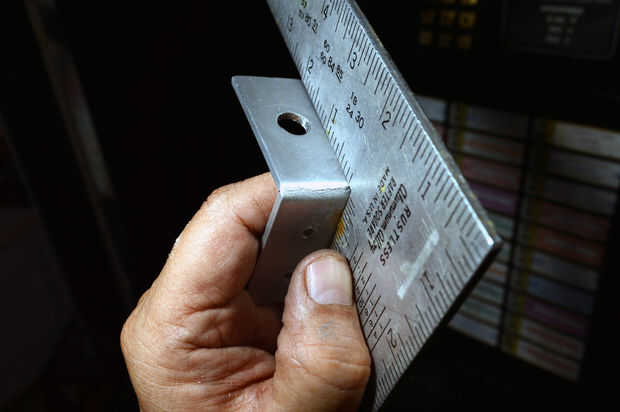

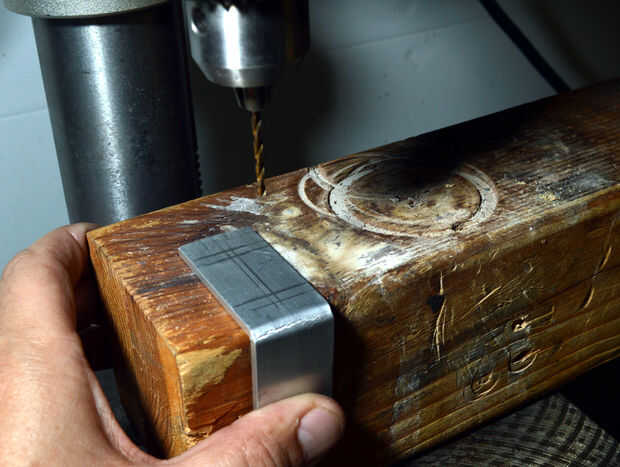

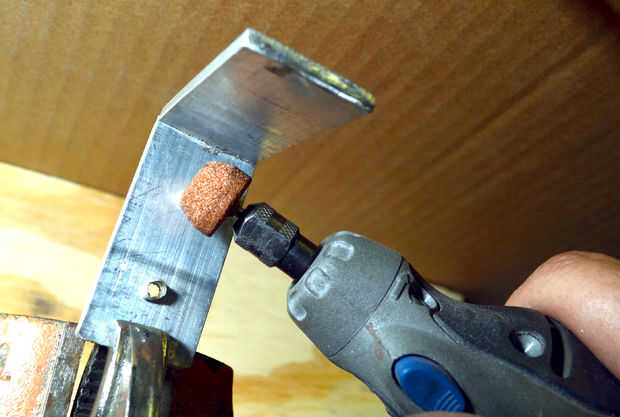

Se trata de un soporte en L lujo montar el reostato al proyecto. Aluminio se utiliza para que la estética y la facilidad para trabajar con. Tome una 1 "x 4 x 1/8" "pedazo de aluminio stock y escriba en la línea de centro. Fijar los valores a una tabla se estabilice durante el amolado. Use una Dremel para cortar una ranura a la mitad de la población. Ángulo como una V de modo que cuando está doblado no se agriete en la parte posterior. Poner el caldo en el vicio y doblar a 90 grados. Comprobar con una escuadra T de la curva. Alinee el conjunto del eje del motor con el Monte del reóstato. La marca el soporte de aluminio en la línea de centro del eje. Perfore un agujero del tamaño del eje del reóstato y añadir una pequeña sala de meneo. Perfore un par de pequeños agujeros para atornillar el soporte a la placa base. Afile las rebabas de metal alrededor de los orificios. El soporte está listo para montar en la placa base.
Acoplador

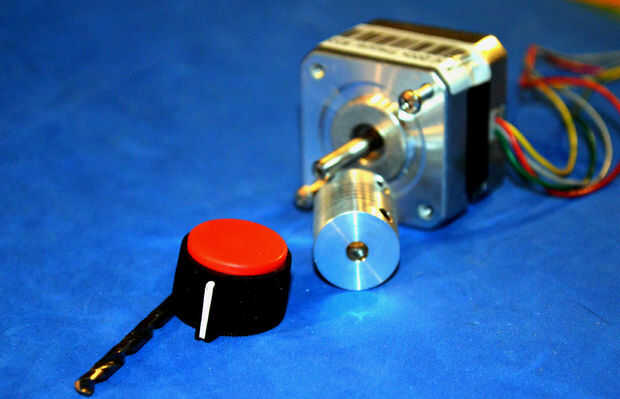

Coloque el acoplador de eje motor de aluminio en el eje del motor paso a paso. Asegúrese de que el lado plano del eje se alinea con uno de los tornillos de fijación. Apriete con una llave hexagonal. Haz una perilla que se ajuste el reóstato de control de volumen de jukebox. El tamaño de un tornillo de máquina que se ajusta el diámetro interno del enganche motor. Cortar el tornillo de máquina en 0,75" de largo. La rutina de cualquier exceso fresas. El tamaño de una broca de taladro para que coincida con el diámetro exterior del tornillo de la máquina. Perfore un agujero en el centro de la perilla de control de volumen plástico. Empuje el tornillo en el orificio de la perilla. Uso de epoxy para pegar el tornillo del acoplador. Apriete el tornillo en el acoplador de aluminio. Ahora el reóstato de control de volumen y ser dado vuelta por un motor paso a paso.
