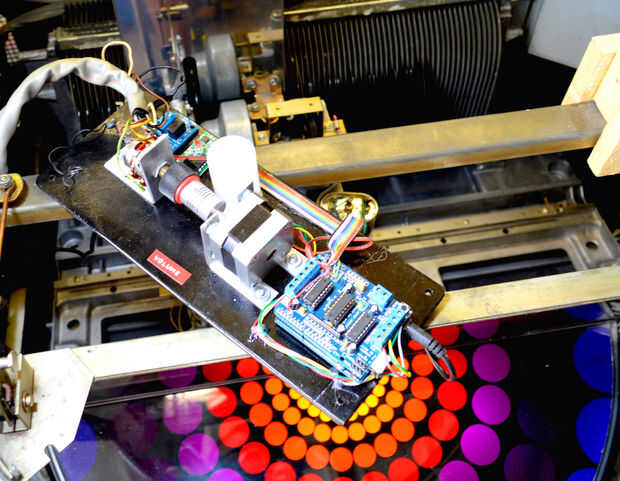

Paso 8: Instale el conjunto de Control de volumen en Jukebox

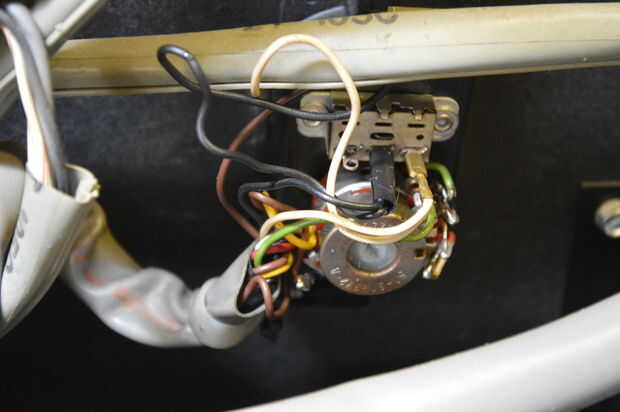

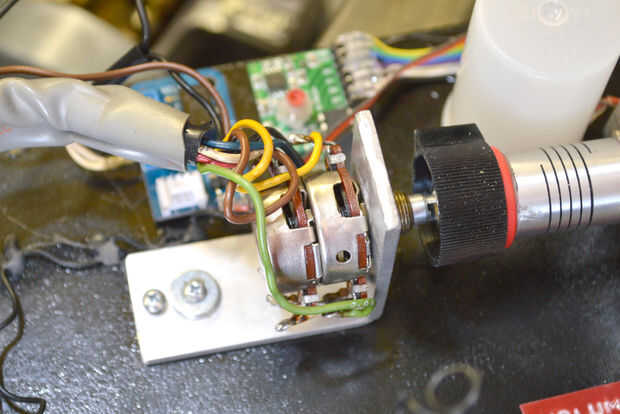

Desmonte el conjunto de control de volumen en el jukebox. Encamine los alambres de control de volumen en la nueva ubicación en el lado del gabinete. Monte el reóstato de control de volumen en el soporte de aluminio. Asegúrese de comprobar la alineación de eje del motor y el eje del reóstato. Buena alineación es necesaria para la operación lisa. Apriete la tuerca del reóstato con una llave pequeña.
Quitar los dos cables desde el interruptor de cancelación de jukebox. Cortar los terminales. Tira 1/8" aislamiento de los extremos. Gire firmemente los hilos. Introdúzcalos en las cabeceras del relé. No utilice el normalmente abierto () terminales. Atornille los apretado lo suficiente como para no caerse con un suave tirón.

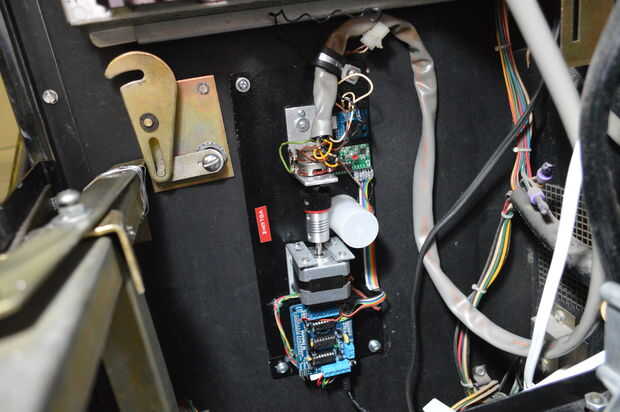

Atornille el conjunto a la pared lateral de la máquina de discos.

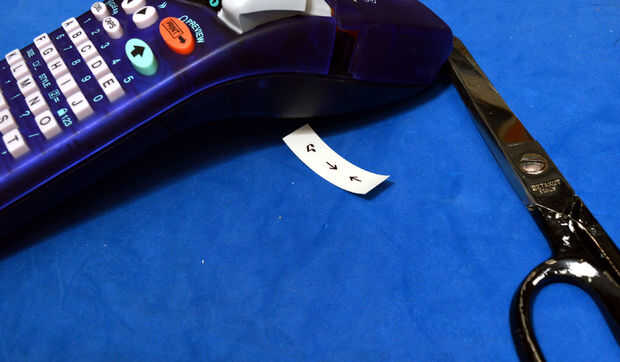

La rockola cuenta con una toma de corriente interna que funciona sólo cuando el interruptor principal está encendido. Utilice el cable de extensión para conectar la fuente de alimentación AC/DC a la salida del interruptor. Un enchufe va a arduino PS que el otro va al amplificador de Rockola. Zip lo ate todos juntos. El arduino será sólo enciende cuando el interruptor de jukebox. Uso de un fabricante de etiquetas para identificar los botones del control remoto. Cortar las etiquetas para el teclado del mando a distancia.
