Paso 4: Método de la rueda de pulgar
Así que si usted simplemente no puede encontrar un conjunto de auriculares con control de volumen para salvar a todos no se pierde, siempre es el método de la rueda de pulgar!
Recordatorio: poner las gafas de seguridad en antes de empezar a soldar para salvar a los ojos de potenciales magma caliente, rouge salpicaduras de la soldadura.

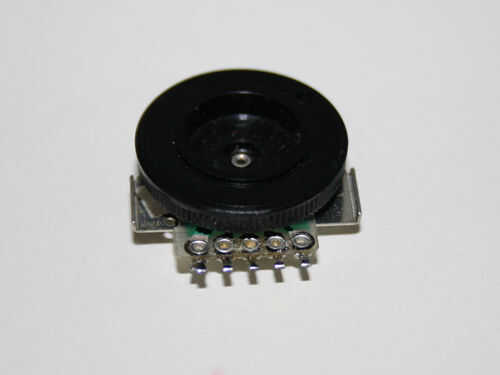

Encontrar un conector de audio 3.5mm Macho con algún alambre a la izquierda en él, corte el cable donde desea que el bote para ir. Ahora coge su ruedita y todas las vainas de la tierra juntas y luego a la izquierda de la soldadura más pin (Pin 1). Después de la soldadura el canal (CH) los cables desde el conector macho al Pin 2 CHR & Pin 3 para CHL, luego los cables de salida al conector hembra se soldar respectivamente al Pin 4 de CHL y Pin 5 para CHR.

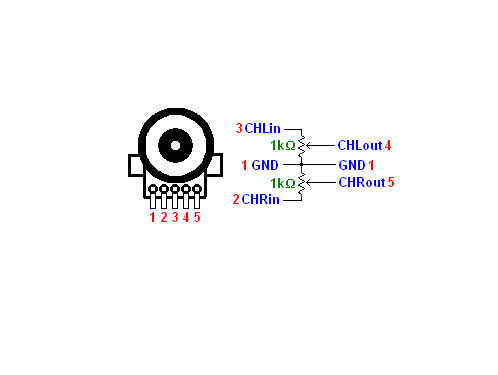

Si tienes curiosidad sobre el ruedita Pin-out, aquí es lo que encontré en línea: con la ruedita hacia arriba y el borde de 5 pines mirando hacia usted. De izquierda a derecha, los pines son:
1) common (GND para audio)
2) limpiaparabrisas R1 (1 para el audio)
3) limpiaparabrisas R2 (salida 2 de audio)
4) R2 final (en 2 de audio)
5) final R1 (en 1 para audio)
Ahora sería un buen momento para utilizar Multímetro Digital en la Ohm los valores del potenciómetro, un valor de alrededor de 0-1Kohm para cada canal es lo que estamos buscando.

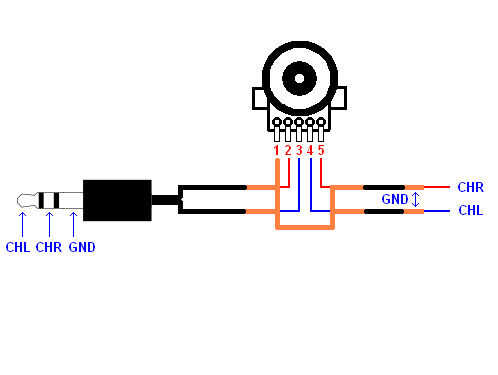

Nota: en mi diagrama tengo las entradas y salidas intercambiadas pero dado que el potenciómetro se utiliza en una configuración de resistencia variable no importa si se intercambian. (Fue más fácil para mí dibujar el diagrama de esa manera: D)
Soldadura en su macho estéreo y una pedacito de cable de audio a la olla (como se ve en la foto 5) y usted debe estar en su camino hacia el siguiente paso.
