Paso 4: Hacer el tablero para el Esp 8266
Así que aquí está la parte más difícil y la parte más desperdiciador de tiempo.

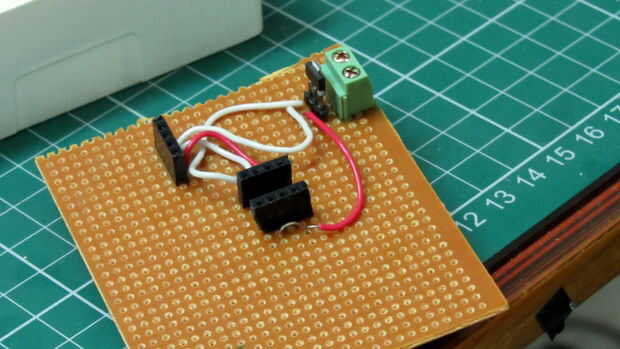

Primero cortamos una tabla de rendimiento para que coincida con el recinto.

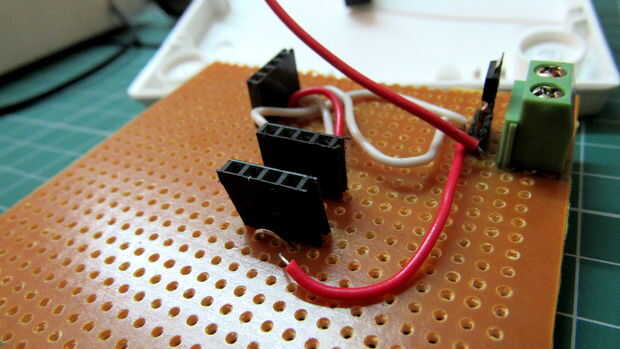

empezamos a soldar el los 3, 3V ams1117 primera.

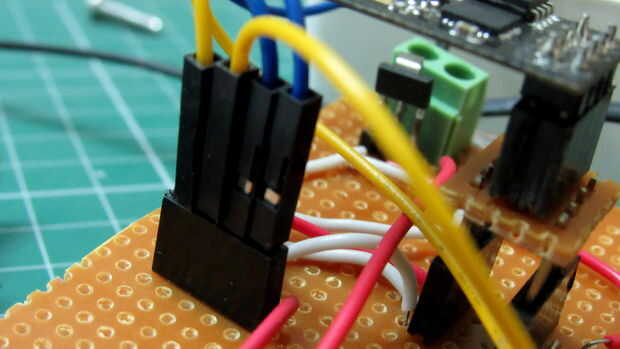

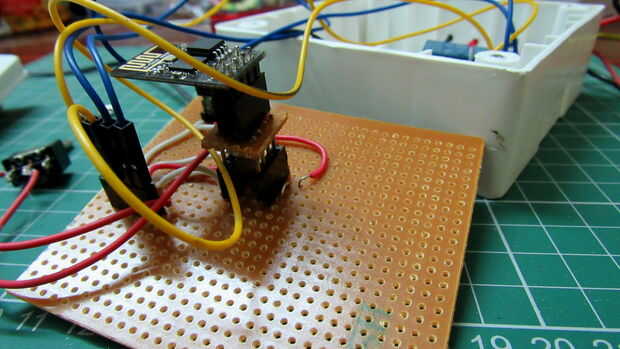

Entonces nos suelde los encabezados para el ESP8266.

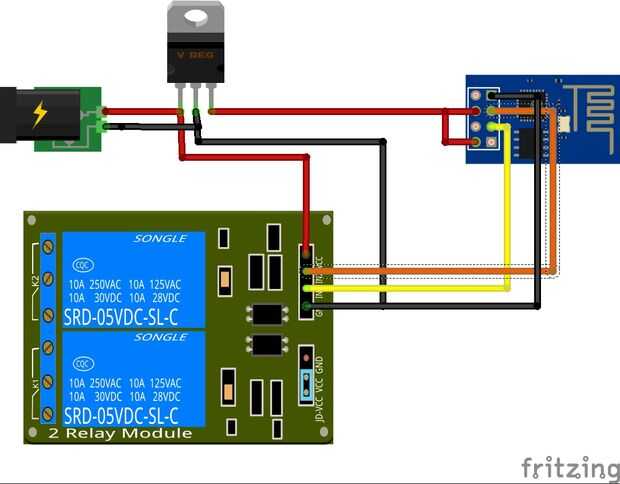

Hacemos la conexión según el diagrama.

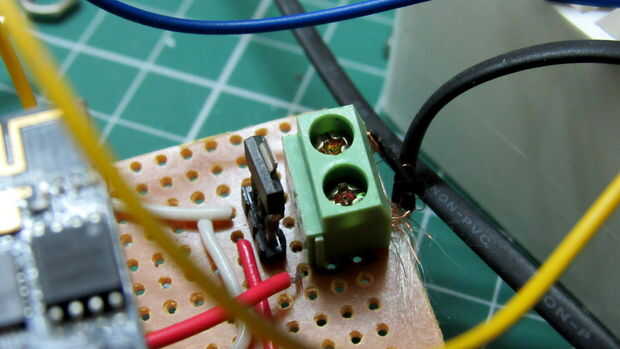

He usado un terminal de tornillo en mi caso que desconecte el sistema como m utilizando un cargador para alimentar la placa.
Primero usé un enchufe 350 ma que no funcionó demasiado bien y luego actualicé a 700ma que es decente para el sistema.
Los relés deben conectarse a 5v.
También añadí un interruptor y led de indicación (parte opcional)
