Control(hc-05) de Arduino + Bluetooth + Android (2 / 4 paso)

Paso 2: Conectar el controlador de motor L293D

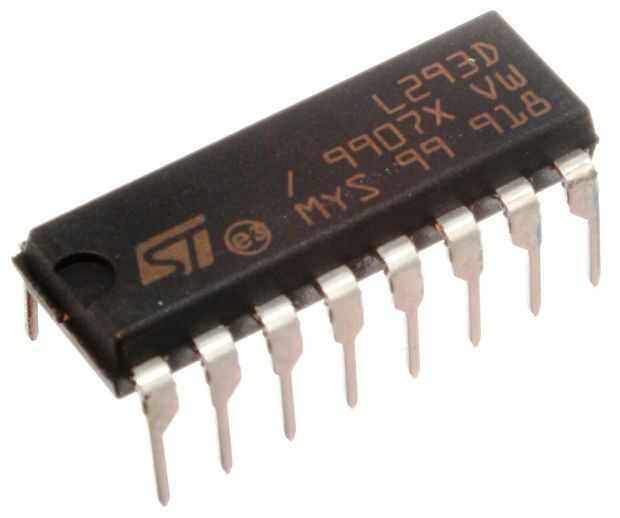

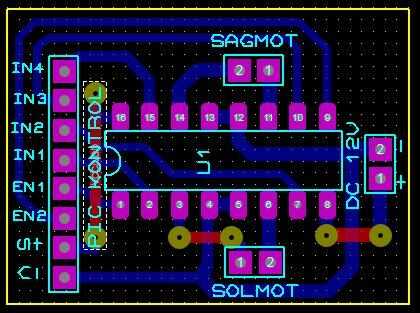

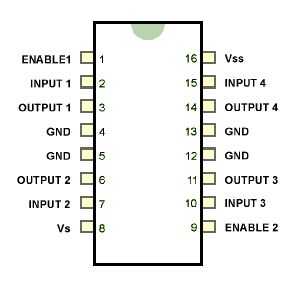

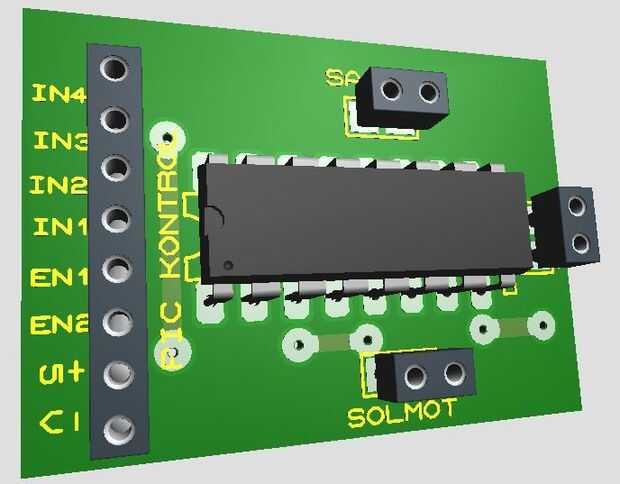

Hice un PCB para mis motores de dc con L293D. Tienes que conectar el L293D como esta:

In4 = 13
IN3 = 12
in2 = 11
in1 = 10
EN2 = 9
en1 = 6

Olvide conectar los pines de alimentación...

Por cierto hay dos motores de juguete del coche del RC. Primer motor es para conducir coche, segundo motor para el eje direccional.
