Paso 3: Conectar el LED de frambuesa Pi, resistencia,
Cuando usted consigue los recursos, puede sentarse y comenzar a relacionarte.

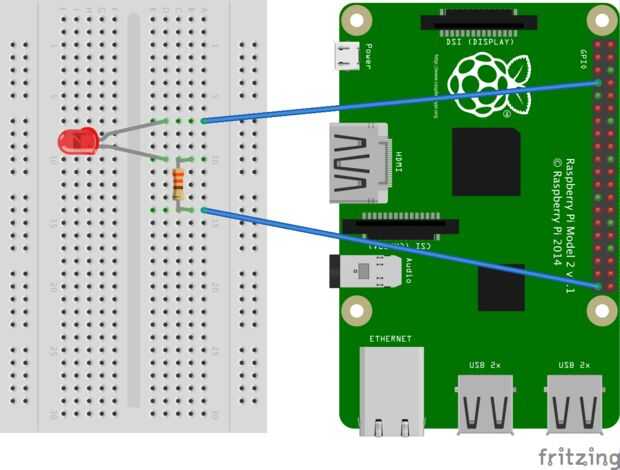

He adjuntado una imagen por lo que es más fácil para usted.
Como mencioné en el paso anterior, la placa existe sólo para probar, pasa nada si simplemente coloque el LED y la resistencia a los pins. (Hacerlo en su propio riesgo)
¿Cómo damos un simple LED a nuestro Pi de frambuesa?
Es muy fácil.
Primero!
Es necesario determinar el + y - de su LED. Esto es muy importante
Para determinar cual es + y cual es - mirar la longitud de las "patas" del LED.
Ya es el + y el más corto es el -
Buscar más sobre esto en: https://learn.sparkfun.com/tutorials/polarity/diod...
Ahora, haz tu LED y ponerlo en tu protoboard y con un cable de puente, conecta el + a un GPIO (en el código que estoy usando 21 GPIO, pero usted puede utilizar otro GPIO, pero no te olvides de cambiarlo más adelante en el código)
Conectar la resistencia en el - en el LED y el otro en una ranura libre de la placa.
!!! ¡ ADVERTENCIA!
Como se aprecia en la fotografía, una resistencia tiene códigos de color y al final es un código de color de oro.
El código de color de oro entra en el protoboard, no-del LED.
Ahora Conecte el resistor a un pin GND (masa) en el Pi de frambuesa para cerrar el circuito como se muestra en la fotografía!
Felicidades, ha conectado un LED y un resistor a la frambuesa Pi
