Paso 2: 1 circuito Digram
En este proyecto hay dos diagramas de circuito. En el primer circuito digram, dado los valores de los infrarrojos remoto.

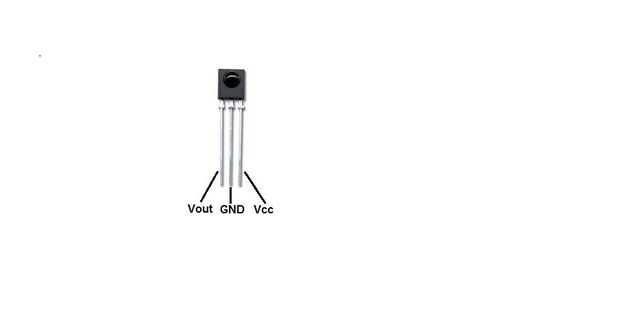

Pernos de receptor de infrarrojos
Pin primera : VOUT,
Segundo pasador : GND
Tercer pin : Vcc

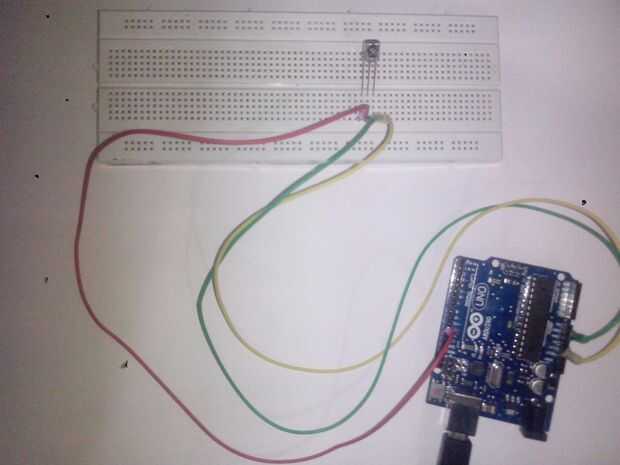

conectar los pines del receptor de infrarrojos
conectar
Receptor infrarrojo - Arduino
SALIDA Pin - Pin 11
GND-GND
primero sube el bosquejo a tu arduino usando arduino IDE.

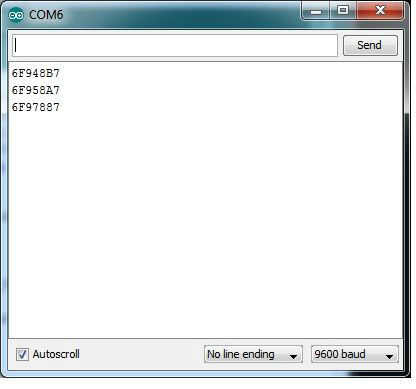

Después de un tiempo los valores aparecen en el monitor serial cuando se presione el volumen clave o cualquier otra tecla, luego pulse los botones que desea utilizar para encender los LEDs y tomar un valor y escribir los valores.
en mi caso
Power: 6F930CF
Volumen +: 6F958A7
Volumen-: 6F97887

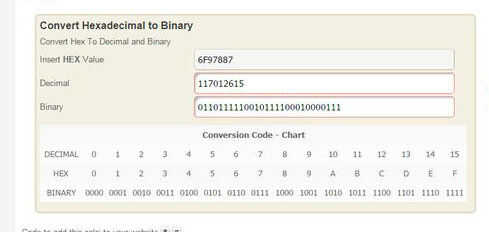

Necesita convertir esos números hexadecimales a decimal puede utilizar esta herramienta para que.. Luego sólo hay que cambiar los valores de control remoto de mi código de Arduino.
