Control múltiple de la cámara de fermentación con BrewPi (1 / 13 paso)

Paso 1: Piezas necesarias

Para construir el lado de frambuesa Pi del sistema:

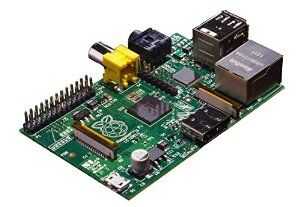

• 1 frambuesa Pi 1 B o mejor. (Usted puede ser capaz de usar las versiones anteriores pero me parece incluso los funcionamientos B un poco lentos. Recomiendo el Pi 2 B)
• Concentrador USB (si tiene más de 1 Arduino que es recomendable.)
• Tarjeta SD de 8 GB

Opcional:

• Adaptador USB WiFi
• Caso de frambuesa Pi

Para programar el controlador Arduino, necesita lo siguiente para cada cámara:

• 1 Arduino Uno (clon Junta aquí: http://www.banggood.com/Wholesale-Arduino-Compati...
• 1 USB Cable de B-A (tipo B extremo y tipo A.)

Como he dicho, vinculará a las instrucciones para agregar los sensores, relés y pantallas LCD, este Instructable se centrará en la múltiple programación de cámara y configuración sólo. Sin embargo...

Para construir el Arduino sensores de control, relés y pantallas LCD (opcional) usted necesita un conjunto de estos elementos para cada cámara:

• 1 ProtoBoard compatible Arduino Uno (ver aquí: http://www.banggood.com/Arduino-Compatible-328-Pro...)
• 1 74HC595D 8 Bit Shift Register (http://www.banggood.com/25Pcs-SN74HC595N-74HC595-7...)
• 1 resistencia de 4,7 K
• 2.1-1 uF condensadores (cualquier estilo, pero si polarizado, mira la orientación!)
• 1 serie de 20 x 4 (no I2C!) Pantalla LCD con retroiluminación (usé estos: http://www.banggood.com/5V-2004-20X4-204-2004A-LCD...)
• 1 10 K Ohm Trimpot (potenciómetro para controlar el contraste de la pantalla LCD. No necesitará configurar esto más de una vez así un PCB montado estilo está muy bien. http://www.banggood.com/10Pcs-6mm-10K-OHM-Trimpot-...)
• Montón de otros cables de conexión o puente. (Puentes son más fáciles de enchufar en la placa pero pueden ser desordenados).
• 1 placa de relé de 2 canales (http://www.banggood.com/3Pcs-2-Way-Relay-Module-Wi...)
• 2 sensores de temperatura DS18B20 (bueno los que son "impermeables" que parecen de una sonda, que parece un transistor. http://www.banggood.com/Wholesale-DS18B20-Waterpro...)
• Tomas de corriente estándar (un zócalo del hogar funciona muy bien, solo romper la pestaña de cobre para separar el circuito entre las tomas).
• Cable de cobre adecuado para las conexiones del calentador/refrigerador.
• Proyecto caja o recinto.
• Cable adecuado para extender la longitud del sensor, como o cables telefónicos y cables Ethernet y jacks.
