Control remoto 4 relé con Arduino a través de WIFI (touchOSC + proceso) (2 / 7 paso)

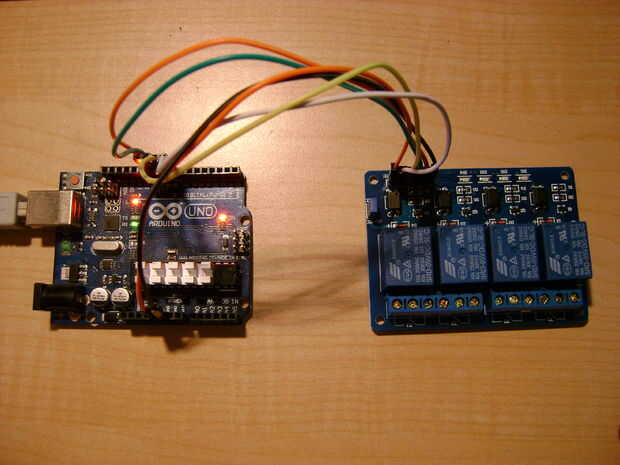

Paso 2: Conecte los relés a Arduino

Ahora debes conectar el Arduino y el módulo de relés.

Pernos:
Arduion VCC <> – relé módulo VCC
Arduino GND <> – relé módulo de toma de tierra
Arduino pin 11 <> – relé 1 Pin
Arduino pin 10 <> – relé IN2 Pin

Arduino pin 9 <> – relé IN3 Pin

Arduino pin 8 <> – relé IN4 Pin
