Paso 2: Hacer las tablas de palancas de mando:
Herramientas para este paso:
Sierra, Lima. taladro.

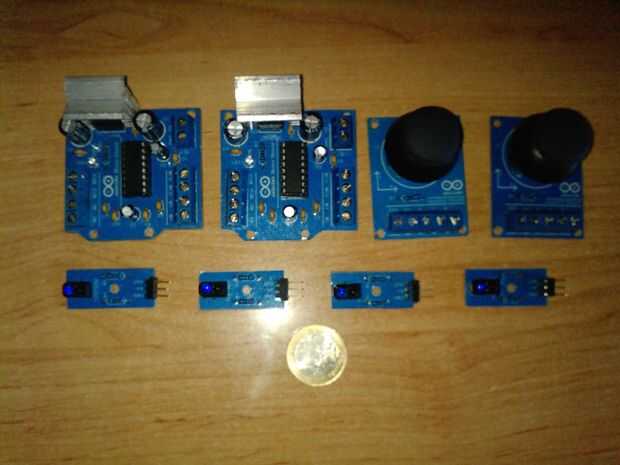

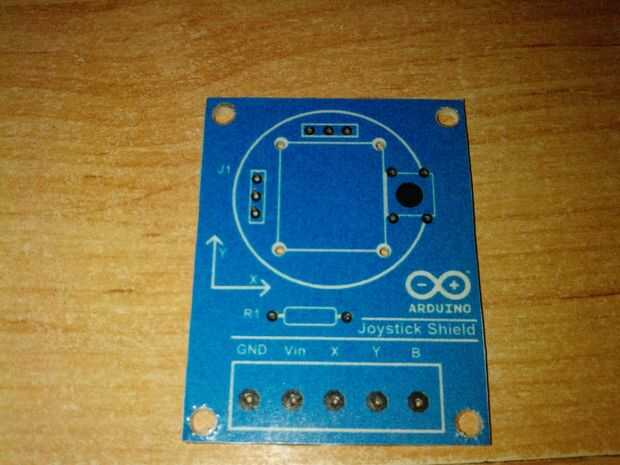

Diseñé estas tarjetas utilizando Inkscape. Estas placas tienen el tamaño adecuado para las palancas de mando originales de los controladores de PS2. La principal razón que he diseñado estas tablillas es simplificar las conexiones entre los terminales de los potenciómetros y el botón incorporado con las placas arduino. La Junta incluye una resistencia de ohm 10 k, haciendo la conexión entre el botón y el arduino sólo necesita un cable.

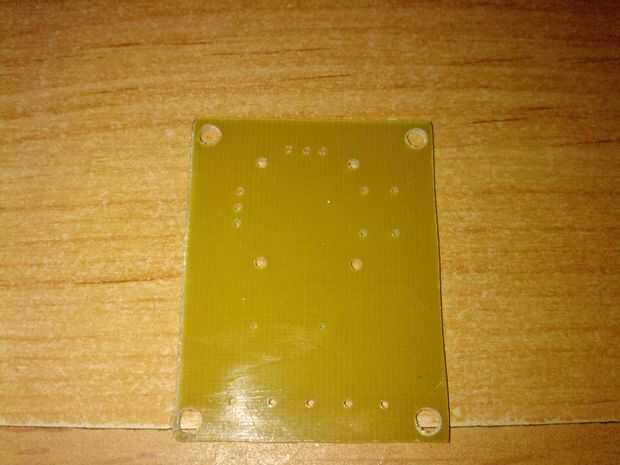

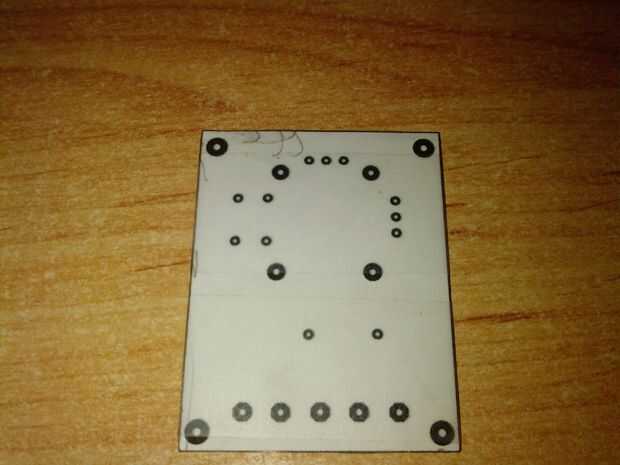

El primer paso es cortar un trozo de cobre pcb el tamaño del diseño. Posteriormente cortar la plantilla de taladrado y colocarlo en la placa de cobre. Esta plantilla marca el lugar donde tienes que hacer los agujeros para los componentes.

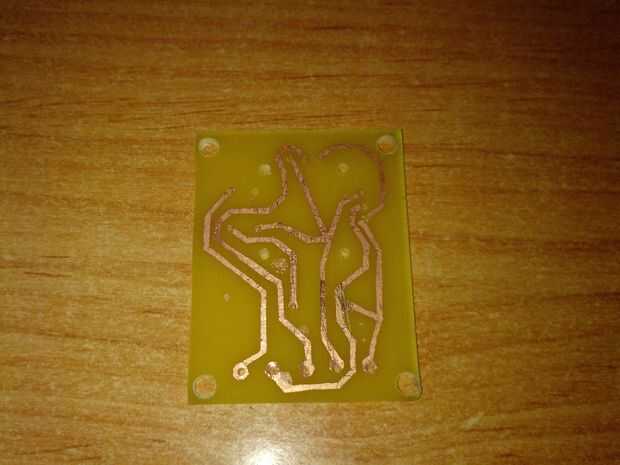

Ahora es el momento para dibujar las pistas. He utilizado una etiqueta para marcar las pistas. El siguiente paso es poner la placa en el ácido y cuando se hace bien limpiar el PCB. Y el paso final es la soldadura la palanca de mando y la resistencia de los adhesivos decorativos.
Las conexiones de bornes de tornillo son:
Tierra ---> GND de arduino
Vin ---> 5V de arduino
X ---> el potenciómetro del eje x a un pin analógico de arduino (por ejemplo A0)
Y ---> el potenciómetro del eje y a un pin analógico de arduino (por ejemplo A1)
B ---> conectar el botón a un pin digital de arduino. (Por ejemplo D8)
