Paso 14: Conecte la válvula del aspersor en el circuito de relé

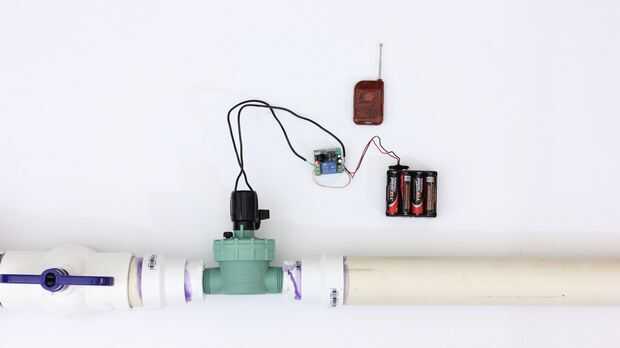

Siguiente puede conectar la válvula del aspersor en el circuito de relé. En este ejemplo estoy utilizando un relé controlado remoto comercial que me dio Susto apoyos. Esto es un relé de solo tiro unipolar. El circuito es alimentado por una batería de 12 voltios. Se controla con una mano pequeño control remoto.

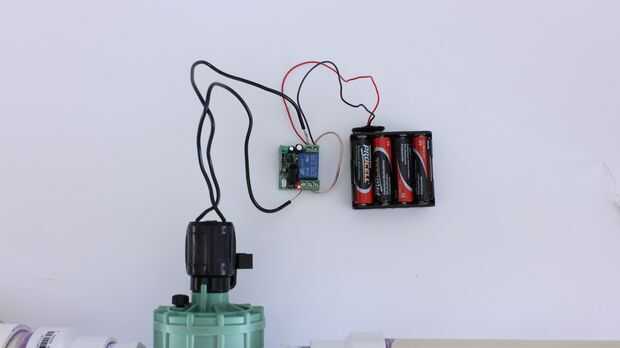

Aquí es cómo había cableado todo. Primero los cables de la batería fueron conectados a los terminales de alimentación en el circuito de relé. A continuación, un puente de alambre fue conectado entre el terminal negativo y los terminales comunes del relé. La válvula del aspersor fue conectada con un cable que va al borne positivo y el otro cable va a la "normalmente abierto" (NO) terminal del relé. Con esta configuración, cada vez que se presiona el botón del mando a distancia, los terminales de la válvula del aspersor se conectarán los terminales de la batería de 12 voltios y el cañón disparará.
