Paso 3: Armar el hardware - cableado de la lógica

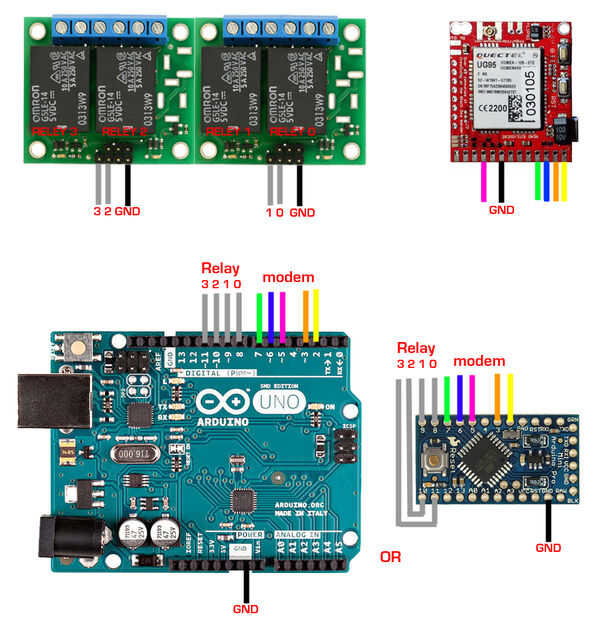

Todo el cableado de la lógica que se representa en la imagen arriba-aquí. Sólo elige tu placa Arduino antes! : D Conectar los cables entre tablas por consiguiente para el código de color.
Sugerencia: observar los cables gris (conexiones entre Arduino y el board(s)) de relé.
- Si desea utilizar una tarjeta de relé (2 comandos de relé a través de SMS), no es necesario cablear GREY2 y GREY3
- en algunos casos, función relé tablero utilizado y su aplicación Reemplace los cables con resistencias te lo he dicho antes (1-10 kb).
Puede elegir cualquiera de c uGSM y d-u3G micro escudos. El mismo cableado puede aplicar, sólo observar y empezar desde la esquina inferior derecha a la izquierda (según lo representado en el cuadro de esquema).
Cables de alimentación no está representado aquí, pero:
Arduino Mini Pro o Arduino UNO necesita fuente de alimentación 5V.
RELAY tablero necesita 5V o 12V, dependiendo del modelo elegido.
para el módem - "sin configuración de polímero de litio" configuración >> Conecte fuente de alimentación + 4V (4V g-SPS [DDRV] recomienda) al pin 3 G/GSM escudo "Vcc 4V" o, "con polímero de litio" configuración >> Conecte fuente de alimentación + 5V (g-SPS 5V [LiPOL] recomienda) al pin de "Vin 5V" escudo de 3 G/GSM, dependiendo de la configuración elegida. Leer más sobre >> c-uGSM y d-u3G cómo iniciar
