Control remoto de Arduino (6 / 7 paso)

Paso 6: Cableado el fototransistor

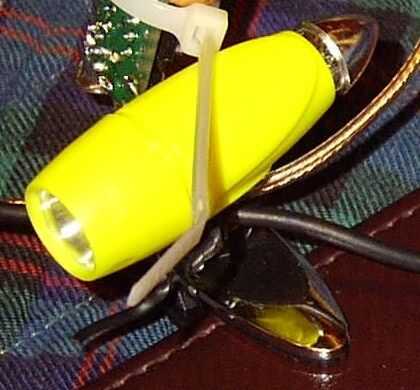

Este objeto amarillo es un libro de LED que compré en la tienda de dólar. Tiene una abrazadera poco agradable. Bueno, sólo trabajó para un día, que tenía algunos problemas para encender y apagar. (Qué puede esperar de un dólar.) Pensé que sería un buen soporte para mi fototransistor. Primero tiene un pequeño reflector para el LED y segundo tenía una abrazadera poco agradable.

Conversión: Bueno, no tengo ninguna foto de él destrozado pero aquí es lo que hice. Desenroscar la tapa del LED. El LED fue montado en PCB redondo un poco. He quitado el LED y soldar el SFH310 conduce el fototransistor en el PCB dejando largo. El PCB no tiene realmente las conexiones del circuito. Luego perforé un par de pequeños agujeros en el lado justo debajo de los hilos. Luego doblar las dos puntas y había alimentado a través de los agujeros.

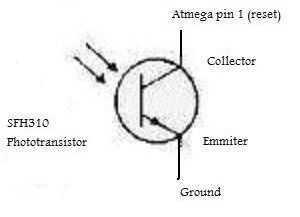

Así que decidí conectar el derecho fototransistor en el botón de reset. La idea era que activa el fototransistor sería igual que presionar el botón reset. Para este fototransistor, el original corto es el colector y por cable como se muestra en el diagrama. En este caso particular, no duele si se conecta al revés, simplemente no funcionará. Sólo lo Desolde y dale la vuelta. Ahora lo que hice fue sólo la soldadura a los pines del botón de reset. El reflector poco ayuda a concentrarse la luz así que (teóricamente) no como mucha luz es necesaria para activar el fototransistor.
No inteligente? Probablemente no.

Para alimentar el Arduino, actualmente tengo el BUB USB conectado a la Anarduino. Estoy alimentando el USB con un cargador USB de teléfono móvil.
