Paso 2: Construcción de la unidad
Cortar las piezas para su vivienda. Te recomiendo algo de 20 X 15 X 15 cm. Estoy seguro de que usted puede hacer más pequeño pero este tamaño se sentía cómodo para mí trabajar con y quizás modificar algunos de los componentes internos en algún momento.

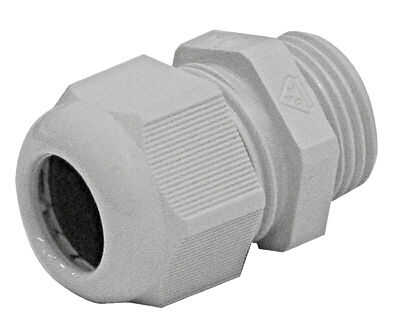

Cortar el agujero para la salida en lo que será el frente (una de las piezas de + - 20 X 15 cm) y perfore el orificio (a 20mm en mi caso) de la glándula en sí, que será la parte posterior de la vivienda. Taladre agujeros guía para los tornillos en las dos piezas que se conectan a la placa base (la tercera pieza de cm de + - 20 x 15).

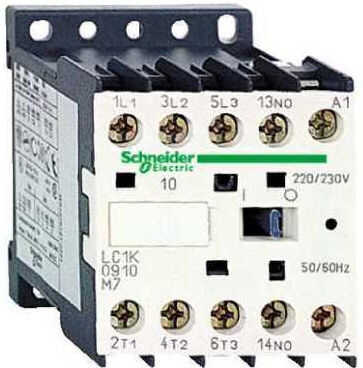

Rama la entrada 220V alimente los alambres vivos y neutrales en dos. Conectar una rama a la luminaria de porcelana según las marcas en el accesorio. Montaje el montaje en la placa base, utiliza pegamento caliente, parece que funciona 100%. Conectar los otros cables de vivo y neutro para el contactor en el lado entrante (L1 y L2) en mi caso).

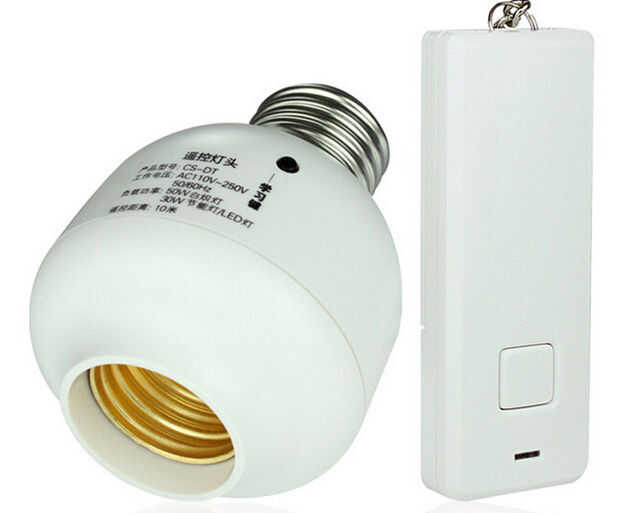

Cuando elegir un accesorio de control remoto Asegúrese de que lo utilizas no simplemente dar una señal de potencia y luego se detiene la señal, debido a que el contactor requiere seguido poder mantener la conexión. Por esta razón la luminaria es ideal. Inclinado más eléctricamente DIY'ers será capaz de encontrar una forma de evitar esto. Pero yo no soy uno de esos.
Tornillo del mando a distancia había controlado por luminaria en el accesorio de porcelana. Conecte dos cables de la luminaria donde la bombilla tendría energía dibujada y conecte los dos cables a la entrada de señal en el contactor (A1 y A2 en mi caso). No hay ningún indicio de L y N en el contactor por lo que no creo que uno va al A1 o A2 es importante.

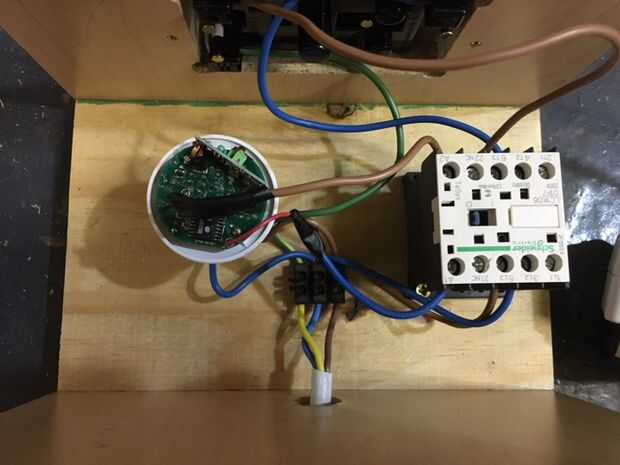

Quise soldar los cables a las piezas de metal, pero tenía curiosidad por lo que abrí el accesorio de control remoto. Parece difícil de poner juntos así que terminé tomando el poder para el contactor básicamente directamente en la placa de circuito. El fabricante fue suficiente para dejar dos hilos agradables para ello. Terminó siendo mucho más fácil que intentar soldar dentro de la instalación.

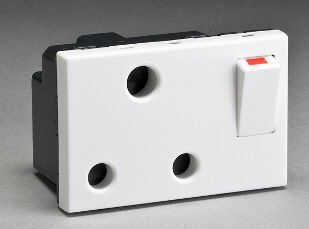

Ahora instalar la toma de corriente eléctrica en el panel frontal, he usado tornillos de pared seca corta los tornillos suministrados con la salida fue bastante inútil. Conecte el conector marcado con una L al contactor el hilo entrante y lo mismo para el neutro. Conecte el cable de tierra de la entrada de la alimentación en el conector marcado E en la toma de corriente.

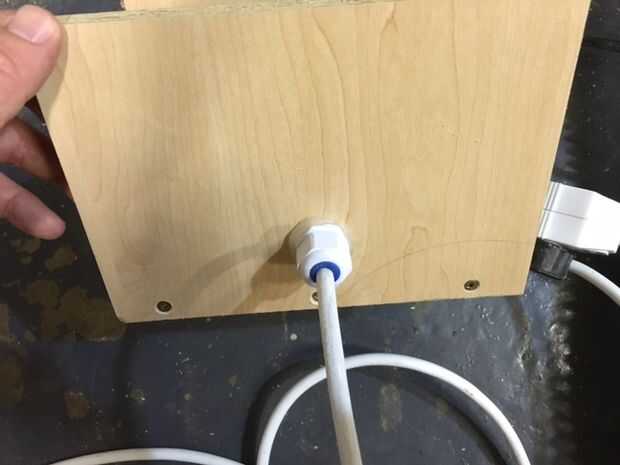

Alimente el cable a través de la glándula y sujetar el casquillo en la parte trasera. He utilizado pegamento caliente aquí otra vez. Asegure el contactor y cualquier otros elementos sueltos en la base. Utilicé tornillos drywall para el contactor y el pegamento caliente para todo lo demás. Fije el panel delantero y trasero a la base con pegamento y tornillos drywall. Algunas abrazaderas hará esta operación mucho más fácil. Conecte al cable. Usted debe ahora tener un funcionamiento funcionamiento remoto del interruptor va llevar la cantidad de corriente que el contactor está diseñado para.
