Control remoto de frecuencia ultraelevada transmisor (4 / 12 paso)

Paso 4: L1 y tanque

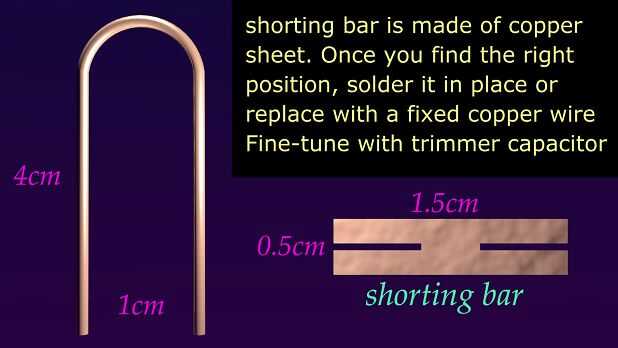

El "Tanque" es un circuito LC en paralelo que resuena a la frecuencia deseada. L1 se hace del alambre de cobre de 1,5 mm . Alambre de diámetro grande se utiliza para reducir al mínimo el "efecto piel"https://en.wikipedia.org/wiki/Skin_effect

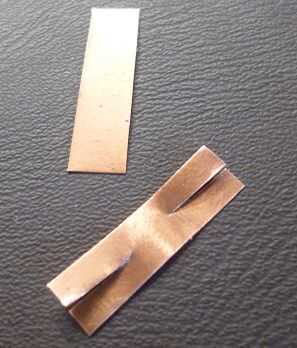

una resistencia de mantener de la L1 baja a altas frecuencias. Shorting bar hace L1 un inductor variable, permitiendo el ajuste grueso del oscilador entre 200 MHz y 900 MHz. C3, una tapa de cerámica trimmer para ajuste fino. Ponerlo en posición media antes de ajustar L1.

L1 también irradia ondas electromagnéticas y es la antena del transmisor. Este tipo de antena de bobina es ideal para aplicar sobre una placa de circuito impreso. El rastro puede ser amplio con suficiente área para minimizar el efecto de piel. Debe no ser un plano de tierra bajo el rastro de la bobina en la otra capa del PCB.
