Paso 4: Programación y cableado el Arduino Pro Mini

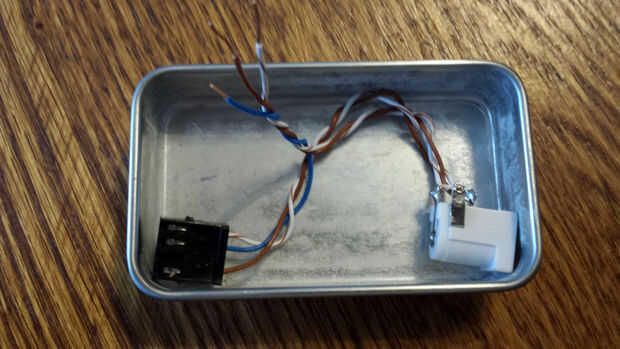

Ahora es tiempo de conectar todo junto y poner en la lata de la menta.

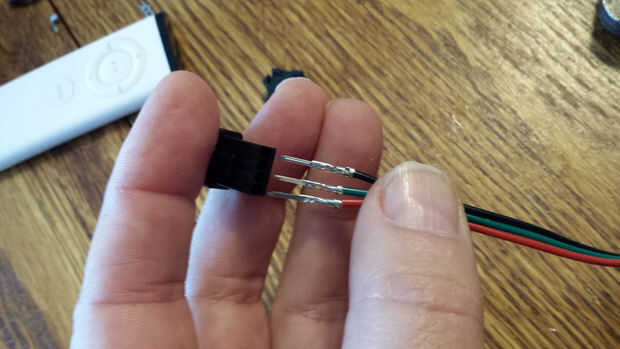

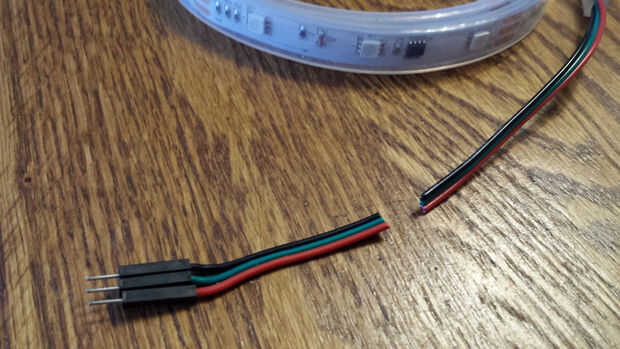

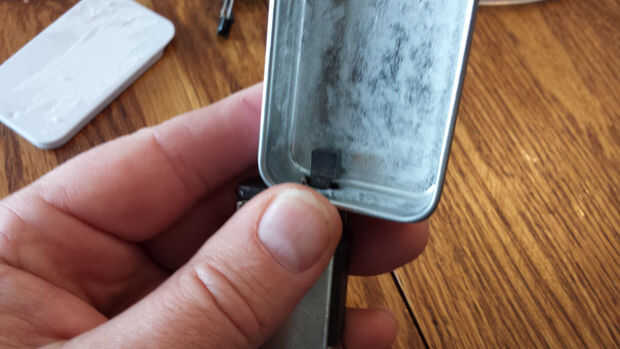

Usé un amplificador conector macho que estaba sentada alrededor de para conectar la tira de la luz a un conector hembra correspondiente sobresale la lata de la menta.

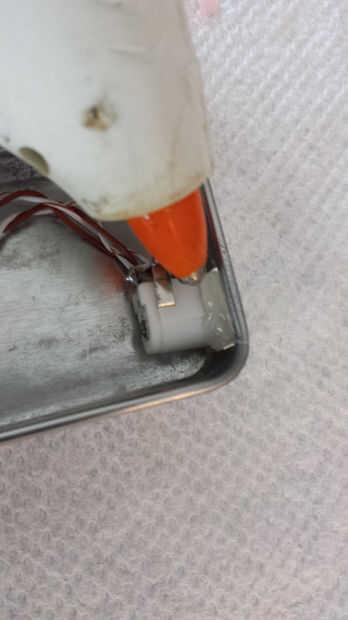

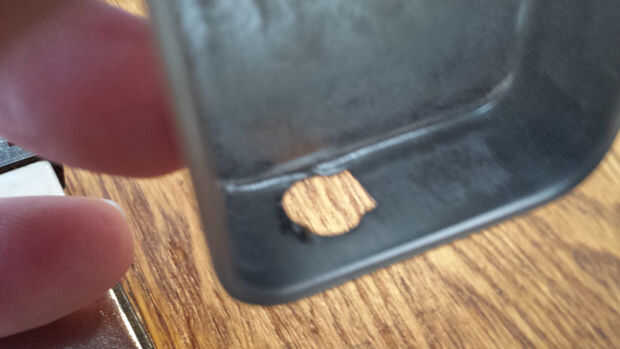

Para orificios de corte de la lata, he utilizado una herramienta cortadora de Radio Shack (hombre, voy a perder ese lugar!). Montón de pegamento caliente para fijar el conjunto.

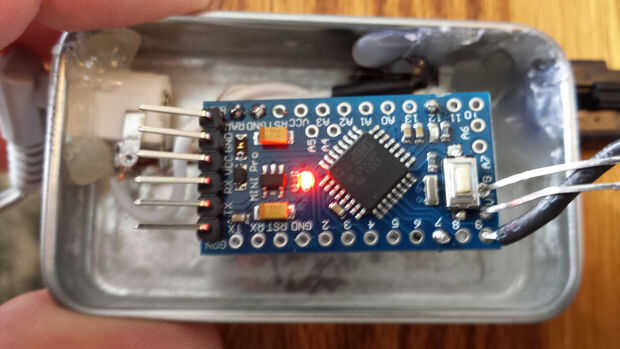

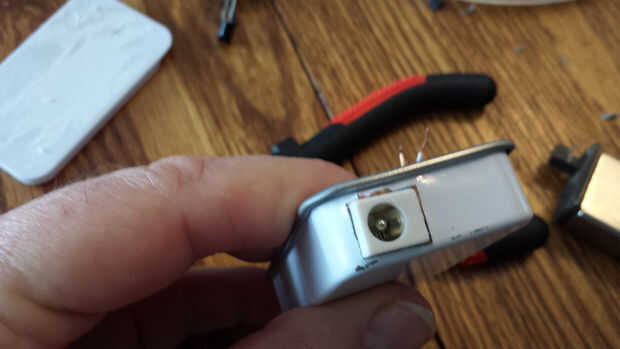

Todos los componentes están conectados directamente a la Junta. El resistor limitador de corriente de 100-ohm para el altavoz es soldado en línea con el cable del altavoz y cubierta del encogimiento del calor de la tubería para evitar que se ponga en cortocircuito cualquier cosa. Se conectan los cables de energía de la franja de luz directamente al conector de barril en lugar de pasar por el Arduino.
Una nota para evitar soplar el Mini Pro (podría estar hablando de experiencia). Cuando se utilizan más de 7 voltios, debe conectar el voltaje de entrada al pin RAW, no el pin VCC. sí, cuesta unos cuantos dólares. Bueno Compro Mini Pro por la docena.
Al principio, tenía el receptor IR conectado directamente a la Junta en el pin 9. He usado 9 porque estaba cerca de los cables V y G que el receptor IR. Que terminé quitando del tablero y conectarlo a un cable flexible para colocar el receptor IR fuera de la lata para una mejor visibilidad de los mandos a distancia.
Finalmente, es tiempo de programar el Arduino. Si usted breadboarded con la ONU, asegúrese de que cambiar el tipo de junta para el Mini Pro. Probablemente también se tiene que cambiar el puerto COM.

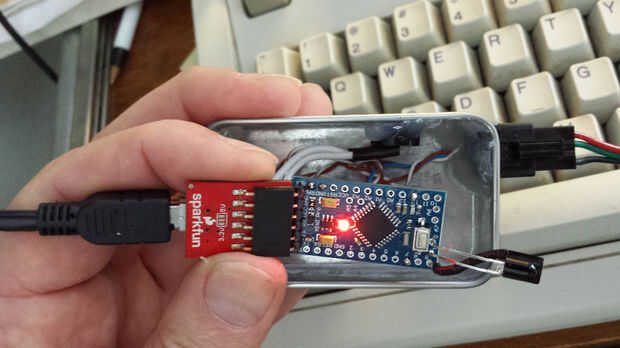

Use un programador FTDI para conectar a la Mini Pro. Esto es necesario porque el Mini Pro no tiene un programador a bordo. El FTDI es de los sospechosos habituales. Yo tengo la mía de SparkFun. Esto no será parte de la versión final y puede ser utilizado una y otra vez para otros proyectos.
