Control remoto de los fuegos artificiales (1 / 5 paso)

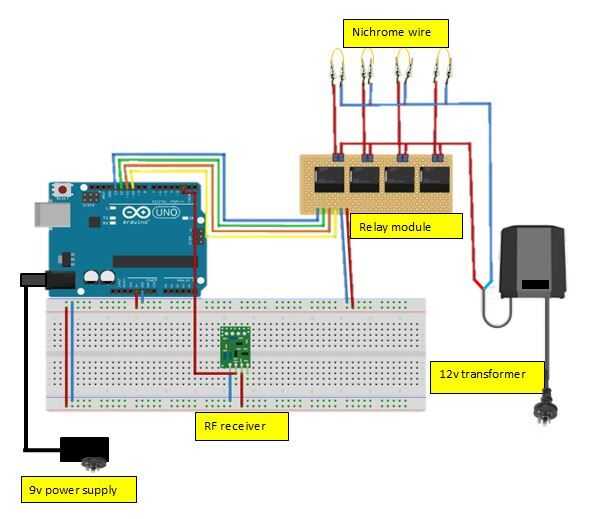

Paso 1: Cableado hasta

-----------------------------------------------------------------------------------

Arduino:

.....................................

relé:

VCC de 5v

Toma de tierra para '-' / tierra

PIN 13 para el relé 1

Pin 12 relé 2

PIN 11 al relé 3

PIN 10 relé 4

.....................................

receptor:

VCC de 5v (a menos que se ejecuta en 3, 3V)

Toma de tierra para molido '-'

Salida (cualquier botón pin) al pin del Arduino 2

....................................

---------------------------------------------------------------------------------------

transformador de 12V

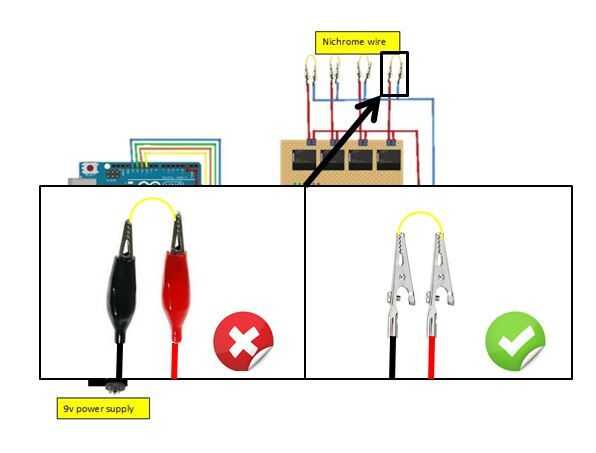

Un cable (uno) escupe a un lado de cada pedacito de alambre de nicrom y

el otro cable split para cada relé conectado al puerto de 'COM',

por último un poco de alambre del 'NO' puerto del relé al otro lado del alambre de nicrom. usted tendrá que tomar la cubierta de cada clip.

----------------------------------------------------------------------------------------

Fuente de alimentación

fuente de alimentación de 9V para alimentación de Arduino en conector de barril.
