Paso 5: Diseño/PCB sueldan receptor

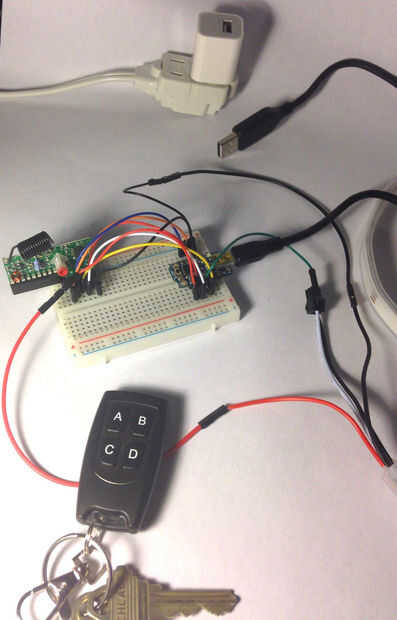

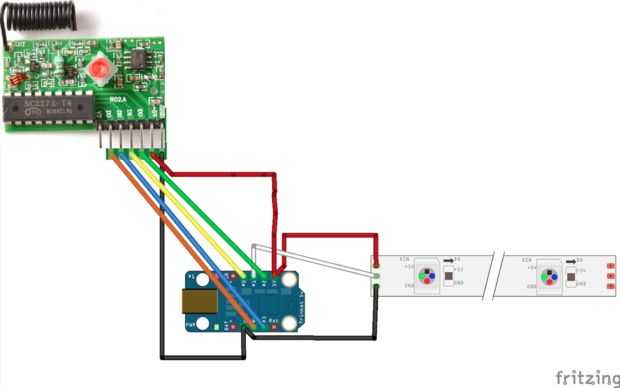

Conecte el circuito mediante cables de conexión y un protoboard como se muestra en el digram de circuito, y una vez su confianza acerca de sus conexiones puede soldar sobre un PCB.
Conectar el pin de 5V en el cable rojo de la franja de NeoPixel
conectar la clavija de toma de tierra en el alambre de vuelta
y el pin #1 al blanco (Din de NeoPixel)
usando el cable de conexión Conecte el Abalorio
- pin #0 a D1 en el módulo de receptor RF
- Pin #2 a D0
- PIN #3 D2
- Pin #4 para D3
- Pin de 5V a + 5V
- y GND a GND
