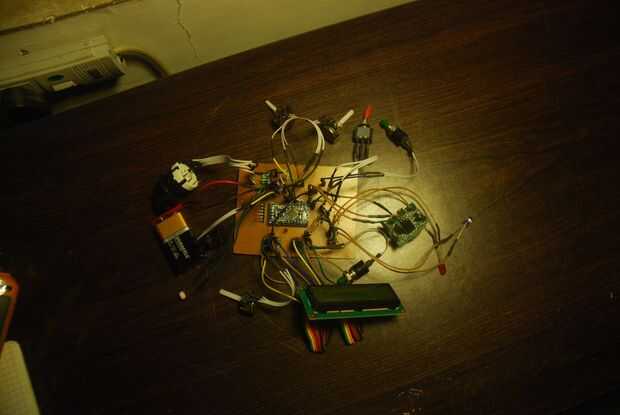

Paso 2: Componentes necesarios
Microcontrolador
Arduino Pro Mini - uno (usé un Mini Pro, pero cualquier Arduino board compatible funciona bien con los cambios necesarios en el pin señalado como el pin de "RESET". Debe ser un pin de interrupción capaz. Ningún cambio es necesario si utilizas un Arduino UNO.
Resistencias
R2 a R6 - divisor de voltaje de selección de modo R9 - brazo "Superior" del divisor del voltaje detección ligera
R10 - LDR para "antebrazo" del divisor del voltaje detección ligera
R15, R16, R 17 - "Test" / "Transmitir" divisor de voltaje de selección de régimen
R11 - pull-down resistor para el botón RESET (no es necesario en esta versión)
R12 - pull-down resistor para el botón confirmar
R13, R14 - corriente limitando resistores en serie con el LED de salida.

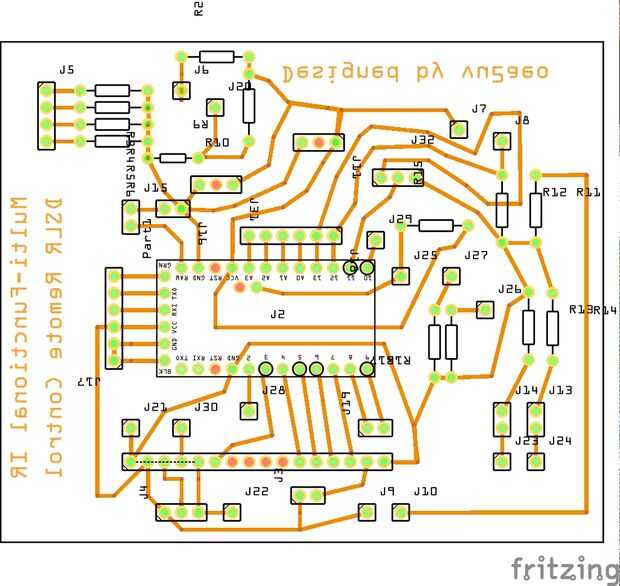

Ver las notas en la imagen de la PCB para el valor exacto de resistencias necesarios.
Potenciómetros
R1 - potenciómetro de brillo LCD 0 - 10K
R7 - retardo umbral ajuste potenciómetro 0 - 10K
R8 - repeticiones ajuste potenciómetro 0 - 10K

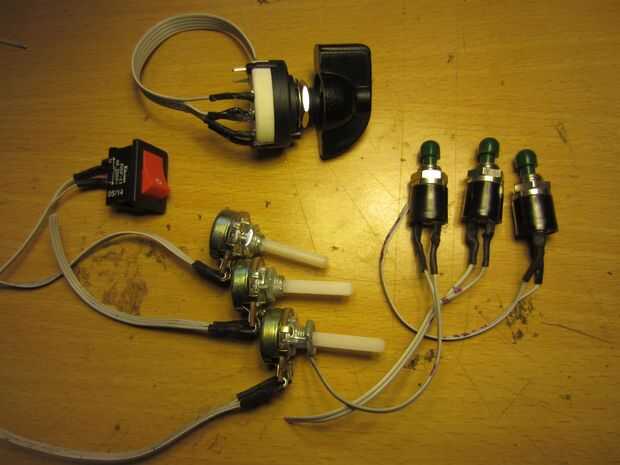

Interruptores
Fuente de alimentación principal DC 9V - interruptor tipo
Interruptor de selección MODE - interruptor de selector rotativo 4 posiciones
"Prueba/pulso" interruptor de selección de régimen - selector de 2 posiciones
Interruptor de luz de fondo LCD - pulsador
CONFIRMAR el interruptor de botón - botón
Otros componentes
Sensor pasivo de infrarrojos rojo (PIR) - uno
IR LED - un LED rojo - uno
pantalla retroiluminada LCD de 16 x 02 - uno
