Paso 1: Frente adaptador para dentro de la computadora
La primera imagen muestra los conectores del panel frontal que son estándar en la mayoría de las motherboards más recientes y casos. Si tuya no coincide con el dibujo que tienes que hacer cambios para adaptarse a su Motherboard, Tarjeta madre o caso.
Esta pieza explota los conectores del interruptor de energía sin interferir con el funcionamiento normal de cualquiera de los controles del panel frontal.

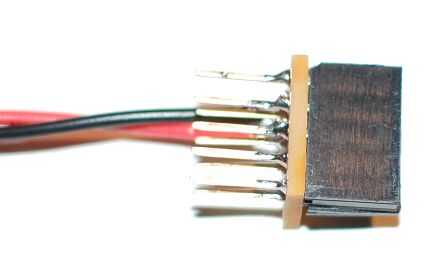

Corte un pedazo pequeño del perf-tablero como el de la segunda fotografía.
Cortar dos piezas de las cabeceras de apilamientos femenino, uno con 5 pernos y uno con 4 pernos. deja bastante extra por lo que se pueden lijar los extremos lisos.
Soldadura de la cabecera de 5 pines en los cinco hoyos a la derecha en la imagen dos. Como señalan encima de las clavijas macho.
La soldadura de la jefe de 4 pernos en los agujeros mediados, uso los agujeros inferiores 4 dejar la tapa abierta.
Corte 2 piezas de 22 cable de conexión de medidor, 1red, 1Listas negras, tiempo suficiente para llegar a de la caja a donde vas a querer el receptor para sentarse.
Suelde el cable rojo en el orificio central de la izquierda y el cable negro en el agujero siguiente para arriba.
Trence los cables libremente.
