Paso 4: El receptor
La primera parte de la soldadura es el jack de 2,1 mm barril. Soldadura en el conector de barril en orificios A-2, A-4 y número 3 en el carril de tierra del agujero.
Cortar dos piezas de los encabezados de apilamientos femenino, uno con 7 pins y uno con 2 pernos. deja bastante extra por lo que se pueden lijar los extremos lisos.

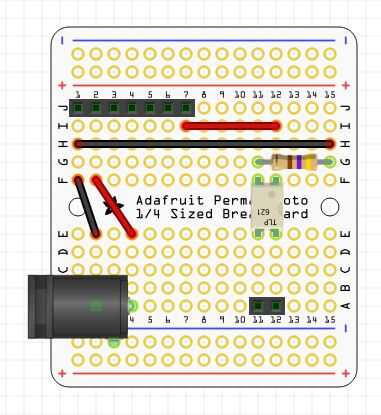

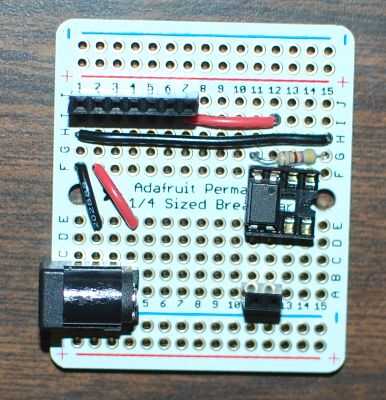

La soldadura de las cabeceras como en la primera foto.
El zócalo del IC de 8 pines no se muestra en la ilustración, debe soldarse en agujeros 14 E11 y F11-14. La muesca de alineación debe estar apuntando a la derecha.
La soldadura de la resistencia y los cables como se muestra en la ilustración para acabar el receptor.
Enchufe el optoisolator en el lado izquierdo de la toma con el punto de alineación hacia la derecha.

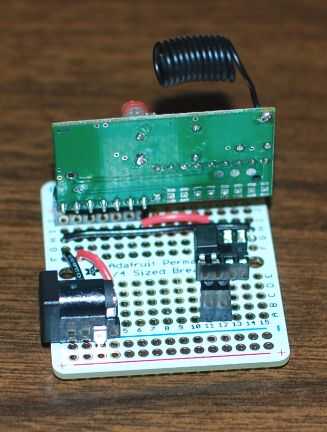

Conecte el receptor de radio en la cabecera de 7 pin, como en la tercera fotografía.
