Paso 2: Montar el receptor
Soldar el conector de barril en agujeros A2, A4 y el tercer orificio en el carril de tierra.
Corte tres piezas de la cabecera de la mujer, uno con 7 conexiones, uno con 5 y otro con 2. Deja bastante extra por lo que se pueden lijar los bordes lisos.

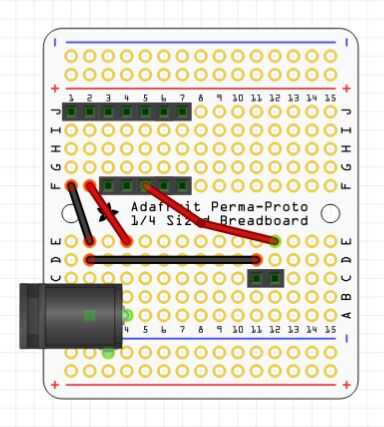

Los encabezados de lugar según el esquema de la soldadura.
La soldadura de los cables rojos y negros según el diagrama. Asegúrese de que el cable desde el conector de 2 clavijas a la cabecera de 5 pines puede llegar a cualquier lugar de la cabecera de 5 pines.
Conecte el cable rojo de la cabecera de 2 pines a uno de la cabecera de pin pins 5.
- El botón A cambia pin D3
- B botón cambia pin D2
- C botón cambia pin D1
- Botón D cambia pin D0
- El pin marcado VT irá alta cuando cualquiera de los cuatro botones se presiona.
Corte un rojo y un cable negro de 8 pulgadas de largo.
Poner el cable rojo en el orificio marcado "1: + en" en el PowerSwitch para cola y apriete el tornillo para sujetarlo.
Hacer lo mismo con el cable rojo. Entra en el agujero marcado "2:-en".
Conectar la cola PowerSwitch para en jefe del pin 2, observando la polaridad.

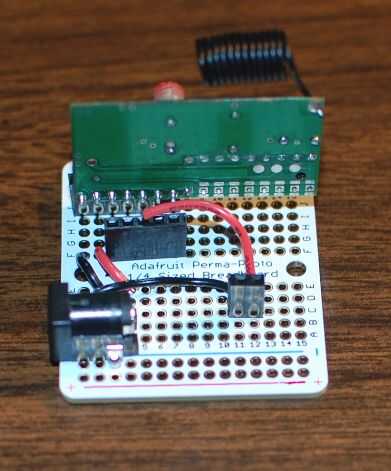

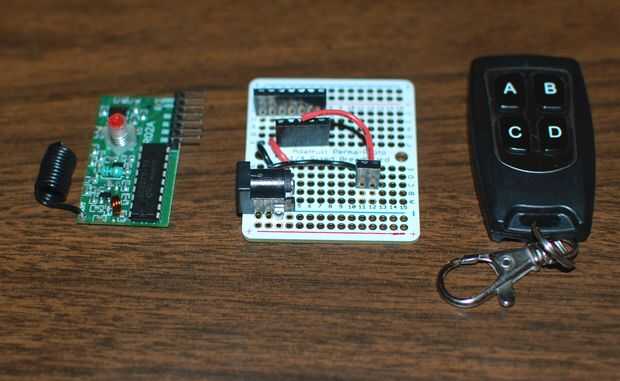

Conecte el receptor en la cabecera de 7 pin y conectar la batería.
Puede tener hasta 4 receptores y asignar 1 a cada uno de los cuatro botones en el control remoto.
O puede conectar más de un pin en el mismo receptor. Sólo tiene que conectar un cable con el conector y el otro lado va a tierra.
