Paso 7: Alambre para arriba y Rock On!

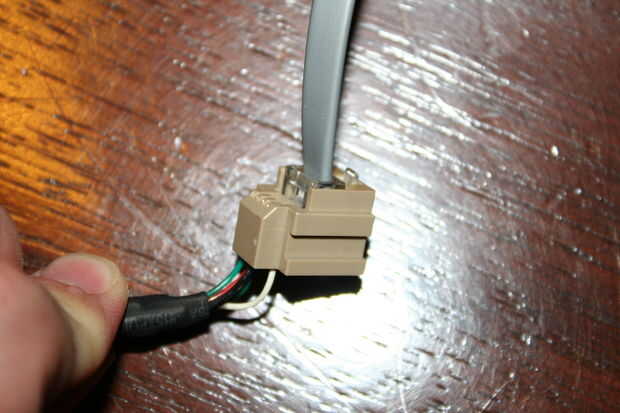

A partir de ahí, el nuevo cable remoto se conecta a un gato que tomé de un viejo teléfono (ver imagen abajo), que está conectado a 2 cables. Se sube a mi hombro derecho y hacia abajo de la manga derecha a un conector de 2 pines, hembra en el brazalete. El otro va hasta el hombro derecho, a través de la parte posterior del hombro izquierdo, luego hacia abajo la manga para la banda izquierda, termina en un conector de 3 pines, hembra. Éstos todos se ejecutan en el interior de la chaqueta y pasan por aros sueltos que cosido en la chaqueta por lo que podría quitar para el lavado de chaqueta. También me aseguré que fueran suficientemente largo que podía poner la chaqueta encima de un montón de capas y todavía tiene completa libertad de movimiento sin estiramiento o tirando de ellos.

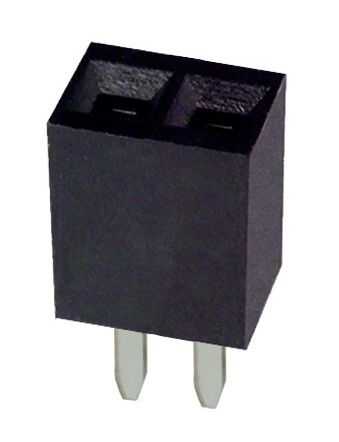

Los cables del guante derecho terminan en un acoplador de 2 pines, macho (sólo usé pernos encabezado sobrados de otro proyecto... ver fotos más abajo). Extremo de los cables del guante izquierdo en un acoplador de 3 pines, hombre que salió de un coche. No es exactamente como el de la imagen de abajo, pero usted consigue la idea.
Algunas notas importantes acerca de estos acopladores:
1) acopladores más cercanos a la parte accionada deben ser mujer. El lector astuto se nota que había jodido en mi acoplamiento de 5 pines. La razón de esto es que cualquier contacto con el metal no dará lugar a un cortocircuito. En este caso, sin embargo, hice tanto hurgando en ese remoto abierto que conozco es bastante indestructible.
2) ¿por qué todos los acopladores diferentes? Para eliminar la posibilidad de cableado mal, por supuesto! En realidad, eran lo que yo tenía por ahí... pero lo de cableado tiene sentido también.
3) hacen todo un poco más de lo necesario. Usted puede siempre recortar algunos más adelante si necesitas, pero agregando longitud no es tan fácil.
4) siempre, siempre, recuerde siempre cortar, pelar, aplicar del encogimiento del calor de la tubería, * entonces * soldadura. Este es el primer proyecto que no he tenido la soldadura algo para aplicar el encogimiento del calor olvidado!
5) ese primer acoplador es bueno porque significa que puedo hacer otros botones compatibles con este mando a distancia... Sólo tengo que encontrar más tomas de teléfono. Pude poner en el manillar de la bicicleta. O la parte posterior del volante de mi coche. O en el exterior de una mochila.
