Paso 1: Diagrama del circuito
Un buen punto de jphphotography es que diferentes cámaras pueden necesitar diferentes voltajes.
Usted puede encontrar qué voltaje tu cámara necesita de http://chdk.wikia.com/wiki/CameraFeatures
Utiliza 3 pilas de botón alcalinas (1,5 v cada uno) este circuito da un 4, 5V de salida desde el pulsador unos 3.9V desde el receptor IR (la tensión ligeramente inferior del receptor IR es por el diodo). Creo que estas tensiones suelen ser lo suficientemente alta para la mayoría de las cámaras, pero si es demasiado baja la salida de voltaje del receptor IR sugeriría utilizar un diodo de la gota de baja tensión (por ejemplo, un diodo Schottky).
Notas sobre las fuentes de energía alternativa:
No recomendaría alimentar este circuito fuera otra cosa que las baterías pequeñas como células botón y moneda. Las pilas tienen altas resistencias internas que pueden actuar como un poco de un mecanismo de seguridad si algo sale mal.
La tensión de alimentación para el receptor de infrarrojos no debe superar los 5v, ni se debe la tensión de la señal a la cámara.
Notas sobre el receptor de infrarrojos:
Probablemente hay un montón de otros módulos de receptor IR que podría hacer este trabajo que la SFH 5110-38 era justo lo que tenía a mano. Incluso puede salvar un adecuado receptor de TV rota (o cualquier cosa que tenía un mando a distancia).
Normalmente cuando se utiliza este tipo de receptor que usted tendría que usar alguna forma de poder suministrar suavizado y utilice una fuente de alimentación 5V completo. Porque este circuito es tan simple es poco para interferir con el receptor por lo que todavía funciona muy bien.

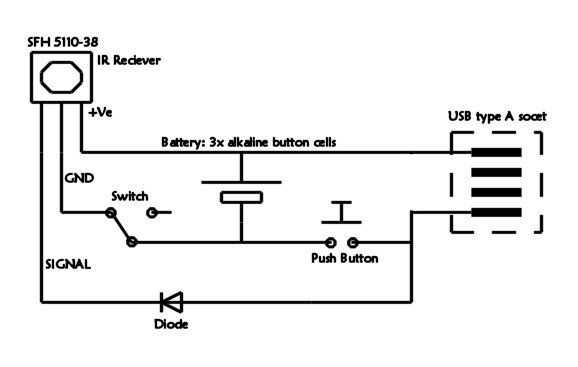

Aquí está el circuito:
