Paso 2: Desmontaje y modificación

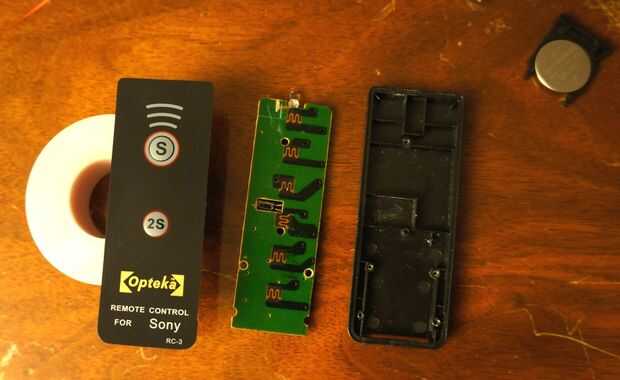

Ver foto 1. El Opteka RC-3 control remoto conists de un plástico del soporte, una bandeja de la batería, una batería, un tablero de circuitos, tornillos que sostienen el tablero del circuito hacia abajo, y una fina lámina de plástico pegan a la cara de todo. Use una navaja para pelar la cara del mando a distancia. Tenga cuidado de no ensuciarse el lado pegajoso porque esto volverá más tarde. Quite los tornillos de la placa de circuito y pop el tablero del circuito hacia fuera.

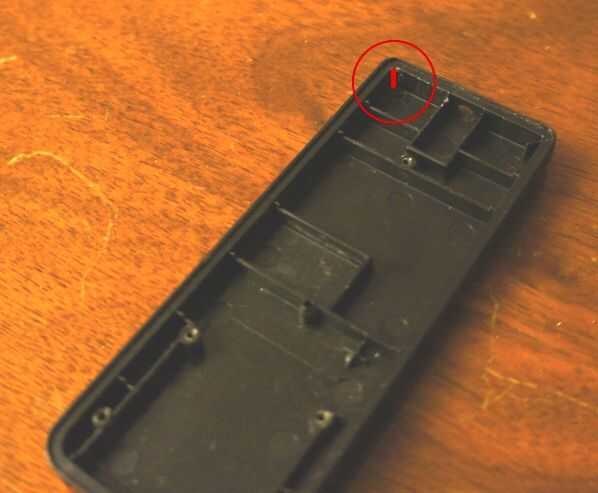

Raspe a la ficha de esquina:
Ver foto 2. Vamos a instalar al conector de audio de 3/32" en la esquina superior izquierda. Esto requiere quitar la pestaña que está presente en la esquina. Puede fundir hacia fuera con su soldador, cortar con un cuchillo, etc.. Hacer esa esquina tan plano como sea posible para que la toma de audio va a quedar bien en allí.

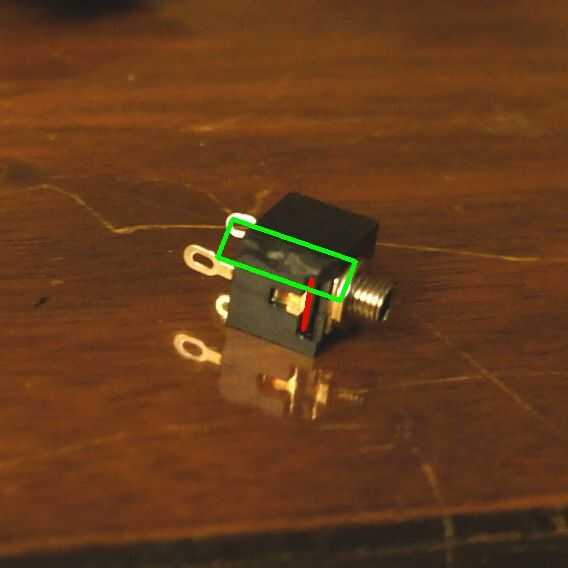

Modificar a la conexión de audio:
Ver foto 3. Utilizando la dremel y un disco de corte, corte el contacto que sale del lado de la toma de audio (línea roja en la foto). Sólo queremos dejar los dos en la parte posterior. También puede ayudar a redondear la esquina de la toma de audio (zona verde en la foto).
Modificar la tarjeta de circuitos:
Ver foto 4. El circuito es en gran parte hinchada y vamos a quitar una esquina para que la toma de audio puede ocupar su espacio. Mirar foto 4 de la sección de corte. El corte debe ser sólo lo suficientemente amplio como para la toma de audio ajustar hacia abajo en la esquina y el tiempo suficiente para permitir los contactos. Tenga en cuenta la sección biselada en la parte inferior derecha en la foto. Usted no será capaz de hacer un corte totalmente rectangular; Este chaflán es absolutamente necesario debido a la forma que el cobre se presenta en el reverso de la placa de circuito. Dale la vuelta y asegúrese de que usted no corte completamente a través de esa conexión eléctrica.

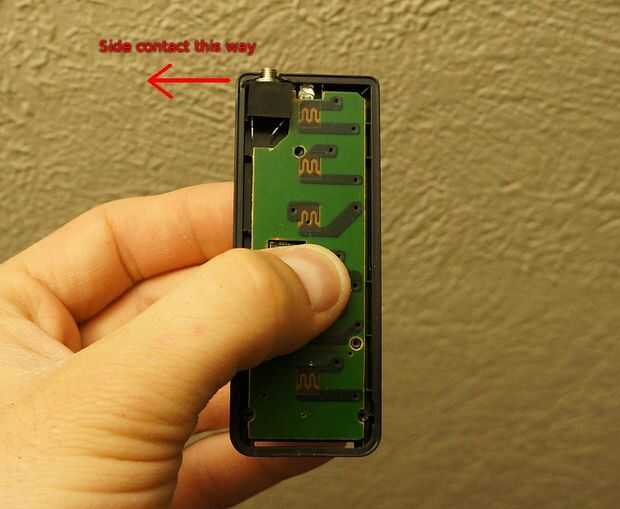

Coloque al conector de audio (¡ importante!):
Ver foto 4. Conector de sonido debe colocarse en la orientación correcta para el resto de este tutorial para coincidir. ¿Recuerde que contacto lateral previamente cortó? Debe apuntar hacia la izquierda. Hay una tira de plástico que se encuentra por debajo de los restantes dos contactos en la toma de audio. Para obtener el gato permanezca plana contra la parte inferior del control remoto de la vivienda le deba moler hacia fuera con una dremel. Uno está satisfecho con cómo se sienta, seguir adelante y superglue en lugar como se muestra.
