Paso 3: Conexiones eléctricas
Rascar un par almohadillas de soldadura para:

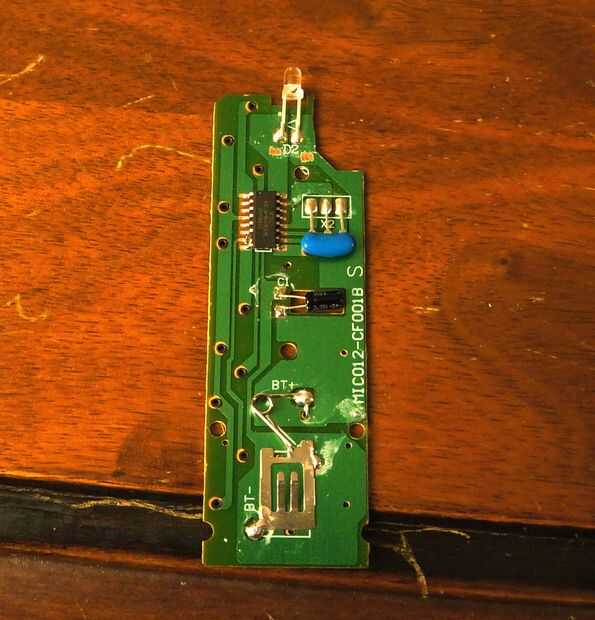

Véase el cuadro 1. Necesitamos un lugar para la soldadura de los cables, y es más fácil si no suelda directamente al LED. Tome una navaja o un destornillador y rayar el recubrimiento del tablero de circuito para formar dos pastillas de cobre justo debajo de lo LED como se muestra en la imagen.
Soldar un cable a cada pad:

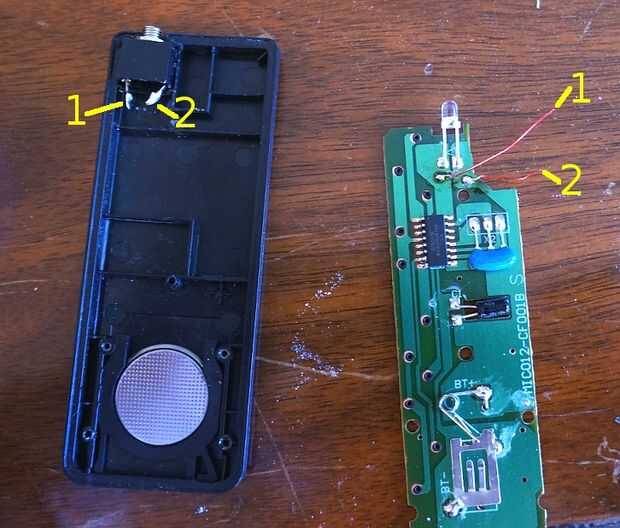

Véase el cuadro 2. Como se muestra en la imagen, la izquierda debe tener el alambre más largo y el lado derecho debe tener el cable más corto. Estos deben dimensionarse adecuadamente para que cuando la placa de circuito en la caja de los cables se reunirán bastante bien con los contactos de la toma de audio. El cuadro 2 demuestra que cable se conecta a qué lado de la toma de audio.
Soldar los cables al conector de sonido:
Véase el cuadro 2 y 3. Cuadro 2 demuestra que cable se conecta a qué lado de la toma de audio, y la figura 3 muestra lo que parece una vez que se sueldan en. En este momento usted puede encontrar que hay algunos plásticos de la forma debajo de la placa de circuito donde están los cables nuevos. Si es así, dremel se fuera para que la placa de circuito van a quedar plana como debería.
Cortar la parte frontal del control remoto:

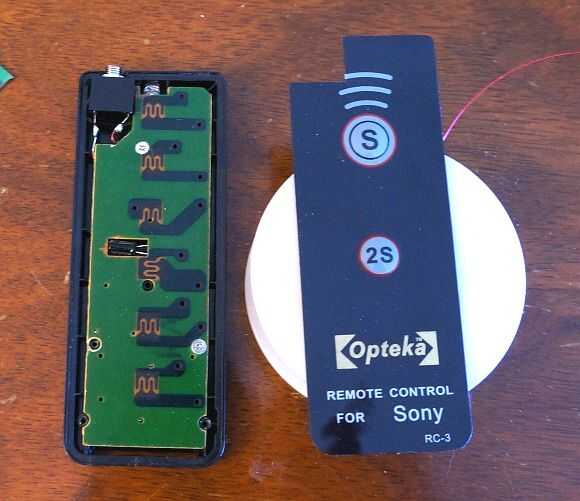

Véase el cuadro 3. Usando tijeras, un cuchillo del Exacto, o un dremel, muesca hacia fuera de la esquina de la placa de modo que quepa comodamente alrededor de la toma de audio.
