Control remoto puerta - cosa su Internet (6 / 7 paso)

Paso 6: Montaje de Servo

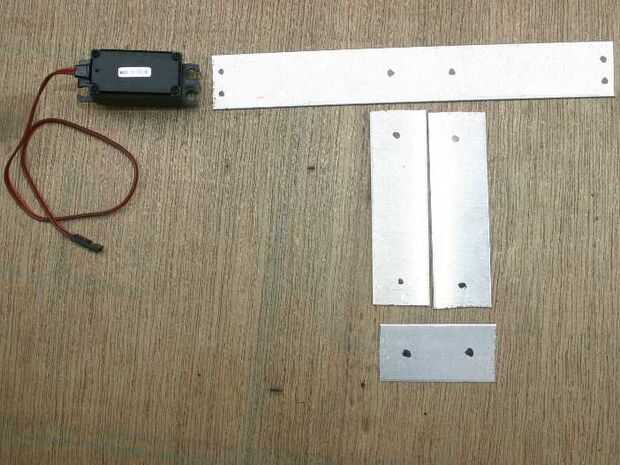

Utilizando la 1/16 x 1 pulgadas, de aluminio o acero plano común.

Cortar las siguientes

  • 6-3/4 pulgada - servo montaje
  • 2 1/8 pulgadas - soporte placa
  • dos 3-1/2 pulgada - elevadores

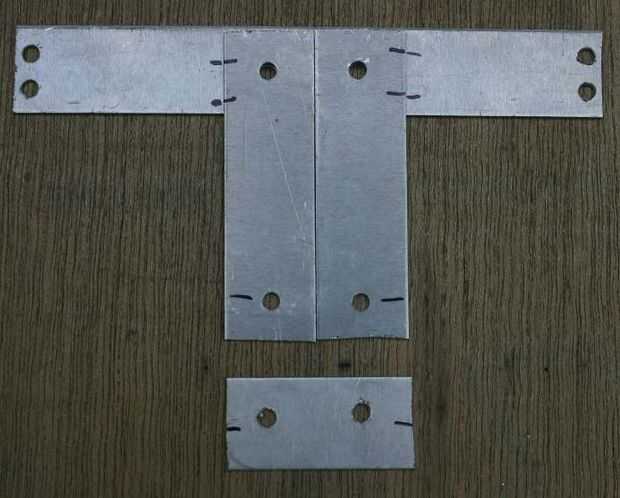

Perfore orificios de 3/16 de pulgada

Cinta o fije las piezas anteriores a unas maderas viejas y perfore todos los agujeros (3/16 pulgadas) antes de doblar. Es más fácil perforar primero. Se alinearán todos los agujeros.

Los agujeros solamente que son importantes son los pares en el extremo del montaje del servo largo. Para marcarlos, sólo empuje a lo largo del final del servo en los agujeros de montaje y marque con un bolígrafo. Para ello en ambos extremos.

Los otros orificios basta alinearse más o menos como veis en la foto.

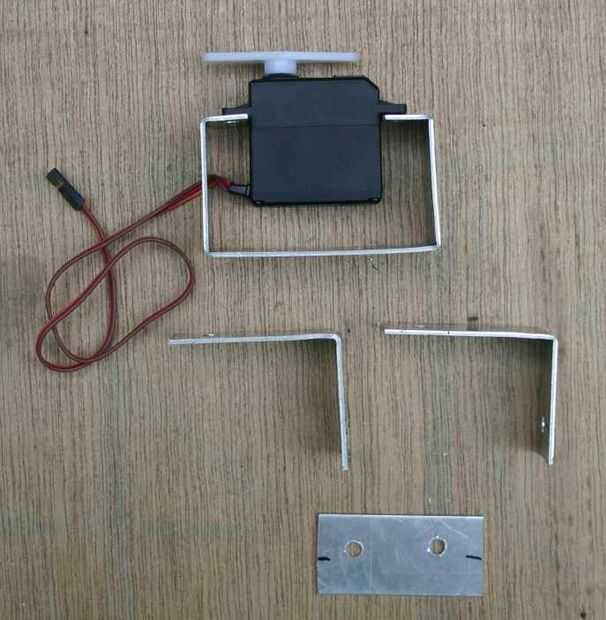

De la curva

Los niños como el amor para libra en metal con martillos para formar en algo.

El servo largo montaje debe ser doblado en forma de "C" para que coincida con el servo. Si usted utiliza un servo similar, entonces las curvas de extremo pequeño necesitan tanto ser a 1/2 pulgada y las otras dos curvas deben ser de 2 pulgadas (1-1/2 pulgadas de largo) dejando 2-3/4 en la parte inferior.

Los dos tubos verticales de 3-1/2 pulgada que doblar en 2 pulgadas de la conexión al soporte de servo.

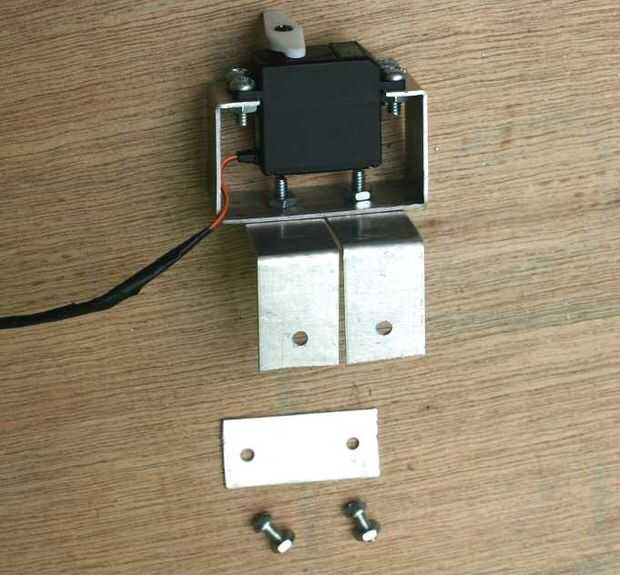

Montar

Los niños disfrutan de unir todas las partes y especialmente arrastrándose dentro de la perrera. Si el perro va muy, muy divertido.

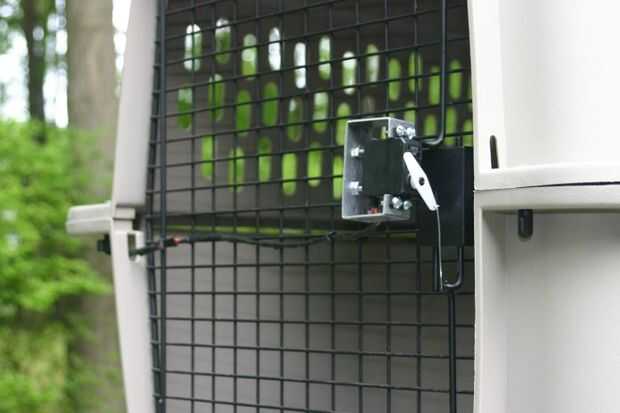

Conectar las canalizaciones verticales al soporte del servo y luego conectar el servo. Tiene que hacerse en este orden para que usted puede apretar los pernos de la canalización vertical antes de montar el servo. Por último, montar todo el conjunto a la puerta de la perrera, colocando la placa de soporte en el interior y el conjunto de servo en el exterior. Alinee el servo para que quede centrado sobre la tapa de cierre.
