Paso 7: Hacer la prueba para el control manual.

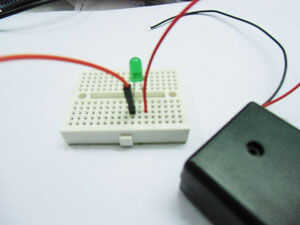

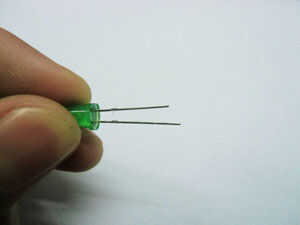

Enchufe el cable del ánodo (uno rojo) de la fuente de alimentación del ánodo del LED mediante la protoboard, utilizando el mismo método, enchufe el cable de puente de protoboard al cátodo del LED.
Como sólo tenemos un relé aquí, utilizamos el relé U3, que estaba controlada por el Arduino Pin5.
Hay 3 terminales de relé U3: COM3, CC3 y NO3. El COM3 es el puerto común, mientras que el "NO" medios "Normalmente abierto" y NC "Normalmente conectado". Es para decir, la lógica entre estos 3 terminales es:
Cuando el relé no está activo:
COM3 conectado a Cc3 y desconectado a NO3;
Cuando el relé está activo:
COM3 desconectado a Cc3 y conectado al NO3;

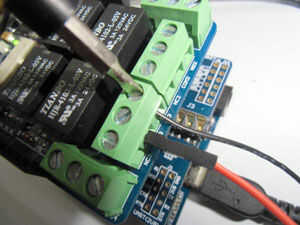

Inserte el cable del cátodo (una negra) de alimentación de NO3, inserte el wire(orange) del cátodo del LED a COM3 y apretar la terminal con un destornillador.

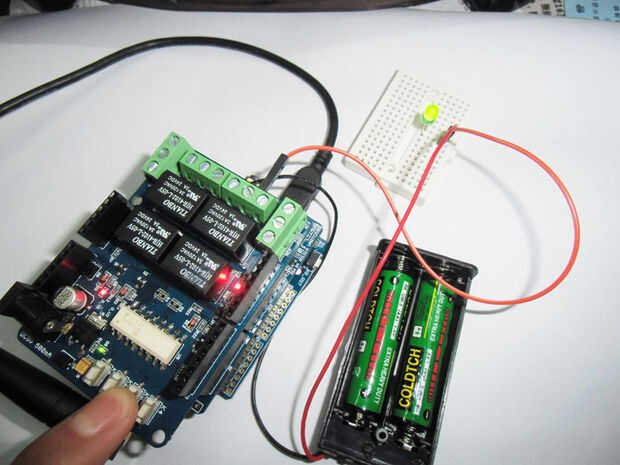

Ahora, usted puede controlar el LED en o través de botón de 3, es gracioso, ja...
