Control remoto (1 / 4 paso)

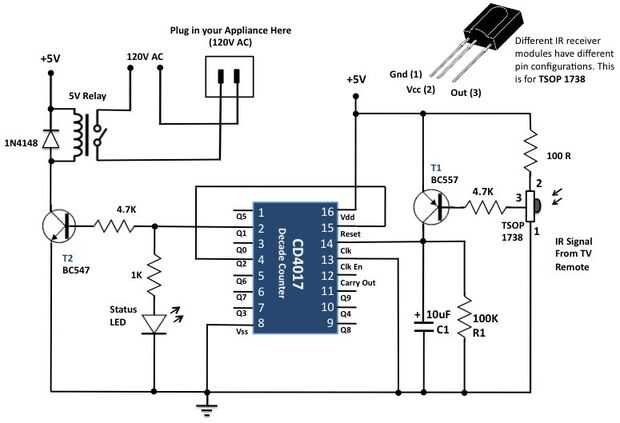

Paso 1: Diagam de circuito y componentes

Aquí está el diagrama del circuito que podemos construir con la ayuda de este diagrama. Este diagrama está disponible en google imágenes me guardado y hacer mi propio ir chip con este diagrama.

Componentes:-

IC: cd4017 con base y TSOP 1738 (receptor ir)

Resistencias: 4,7 k x 2, 1k, 100 ohms, 100k

Transistores: bc557 y bc547

relay de 5 voltios

Diodos: 1n4148 (zener)

LED: rojo o cualquier otra

Condensadores: 10uf
