Control simple gráfico de barras de LED con Arduino (2 / 6 paso)

Paso 2: Conectan en protoboard (parte 1)

Antes de empezar a soldar, a ver si todo funciona en protoboard.

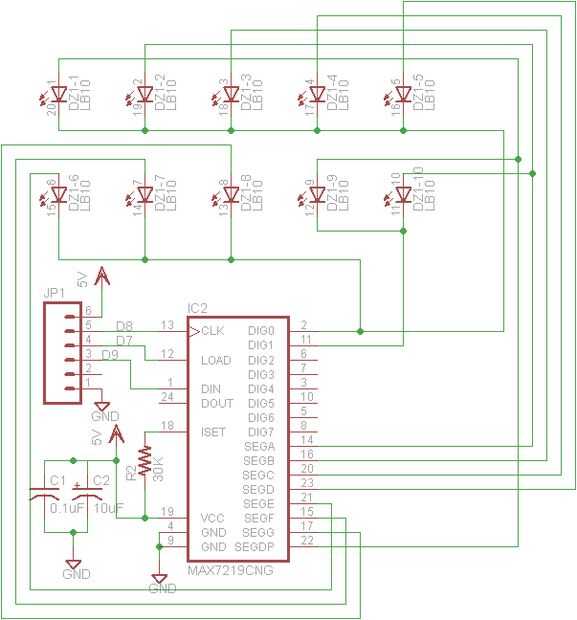

-Empezar por colocar chip de MAX72xx en el tablero.
-Conectar el GND pines 4 y 9 a la tierra.
-Conectar el Pin 19 (VCC) a + 5V
-Coloque la resistencia de 30K entre el Pin 18 (ISET) y 19 (VCC)
-Conectar el pin 1 (DIN) a D9 de Arduino
-Conectar el pin 12 (carga) a D7 de Arduino
-Conectar el pin 14 (CLK) para Arduino D8
Recuerda puedes utilizar prácticamente las patas en Arduino, como modificar dibujo para reflejar correcta pins.
Resistencia es necesaria. Limita la corriente a los LEDs. Es importante usar el valor correcto. 30K (o 33K) funciona muy bien para 10 LED Bar, pero nada hará menos LEDs dibujar mucho actual y cerrará IC (es decir, con resistencia de 10K he podido luz LED a solo 2)
