Control simple gráfico de barras de LED con Arduino (4 / 6 paso)

Paso 4: Disociación condensadores

Esto es opcional pero recomendado. MAX72xx es muy sensibles cambios actuales y si se observa algún comportamiento extraño puede añadir condensadores de desacople a la línea VCC.

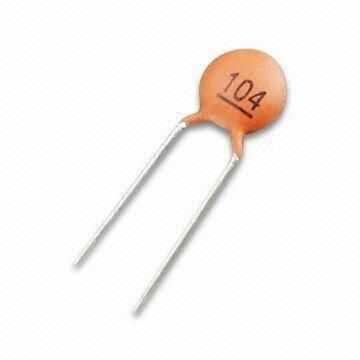

Conectar 0.1uf (código 104) condensador de cerámica entre Pin 19 y la tierra (es decir, una pierna de tapa para perno de 19 y el segundo a la tierra)
Conecte el condensador electrolítico de 10uf condensador forma como 1 mismo pero asegúrese de que la polaridad es correcta (es decir positiva pata (cable largo) va a Pin 19 y negativo (menor) a la tierra).
Ambos condensadores debe colocarse tan cerca como sea posible al PIN 19 en MAX72xx chip.
