Control simple gráfico de barras de LED con Arduino (6 / 6 paso)

Paso 6: La soldadura perfboard o PCB

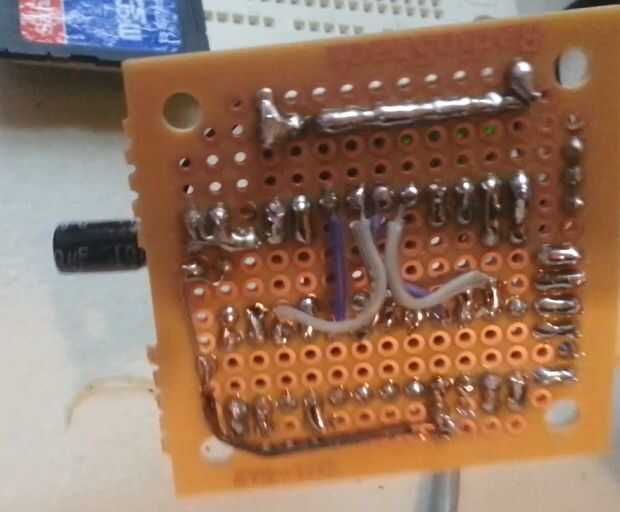

Puede grabar su propio PCB o sólo tiene que utilizar pequeñas perfboard. Que mina montado en perfboard cuadrado pequeños de Radioshack.

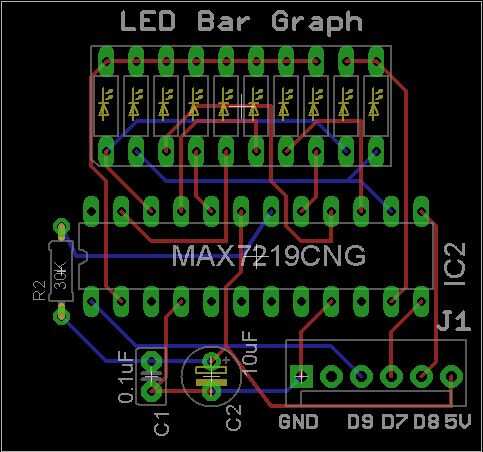

Sólo tienes que seguir esquema, o puede usar mi diseño.  Nota: usé conector polarizado (J1) en la mía.  Sólo 5 pernos de 6 utilizado.
Nota: En el video también tengo otro conector de 3 pines. Usted no lo necesita, he usado para conectar el receptor de infrarrojos a la misma Junta (para mi proyecto de control de volumen remoto)
