Paso 2: electrónica

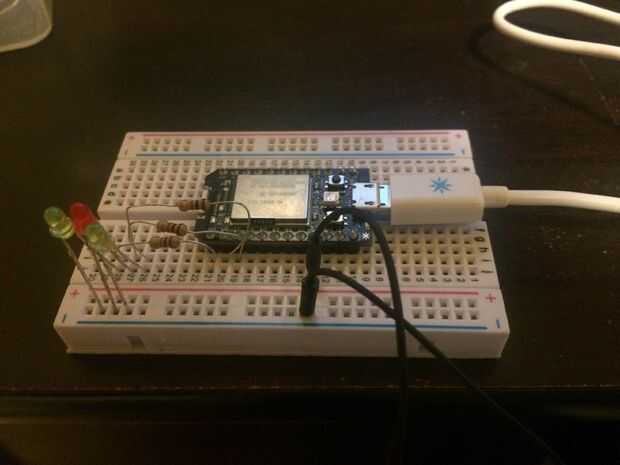

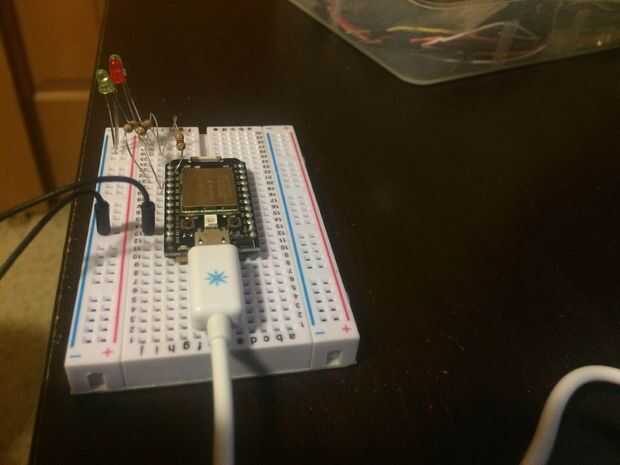

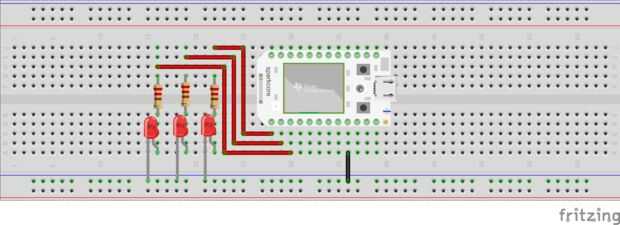

Yo he suministrado un diagrama del circuito de Fritzing. De SparkCore pines D0, D1 y D2 están conectados a un LED a través de resistencias de 220 ohmios. Como se puede ver, este simple circuito viene juntos muy rápidamente - perfecto para prototipos.
He seguido las instrucciones en la página Introducción para conectar el SparkCore a mi WiFi de casa. Mediante la aplicación de Tinker, ahora podía controlar clavijas individuales. Es importante tener en cuenta que en este ejemplo, el microcontrolador debe ejecutar el firmware por defecto. Si este no es el caso, debe ponerlo en el modo, restablecimiento o volver a flash con Tinker en el IDE de Web de chispa.
Si el SparkCore está ejecutando el código de Tinker y es electrónica se engancha hasta correctamente, estás listo para pasar al siguiente paso.
