Paso 1: Lista de piezas
Motores
Motores tubulares de RollerTrol.com son asequibles (al menos en el mundo de motores tubulares para cortinas), relativamente tranquilo y fácil de trabajar. Los motores requieren de alimentación de CC de 12V 2A y pueden revertirse simplemente cambiando la polaridad. Incluso tienen un contador de rotación incluido para que el arriba y abajo del límite de su sombra es administrado por el propio motor.

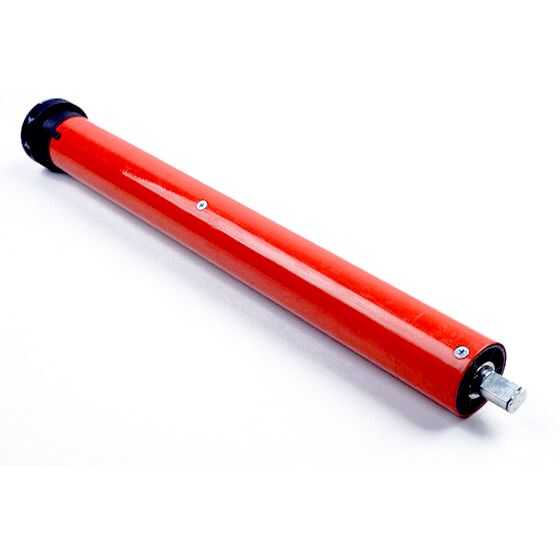

Motores de corriente continua Rollertrol.com
Controlador
Mi casa es controlada con INSTEON, naturalmente, he llegado a una solución de automatización de INSTEON. INSTEON lanzó recientemente un nuevo módulo, el regulador Micro cierre que es básicamente un módulo de relé doble. Un relé responde a un comando de arriba, otro para el comando abajo. La cosa sólo engorrosa es que los relés funcionan a 120 v de CA, no el DC de 12V para los motores. INSTEON ofrecen un módulo de relé de contacto seco, el Linc de la entrada-salida, pero necesita dos Lincs de entrada-salida para el control de un solo tono (uno para controlar hasta el otro control abajo).
Fuente de alimentación
Cualquier DC de 12V, 2A fuente de alimentación va a hacer. Mi solución requerirá dos fuentes para cada sombra. Aficionados más avanzados probablemente pueden conectar una interruptor que sólo necesita una fuente de inversión de la polaridad. Sucede que tiene un montón de adaptadores de 12V, así que vamos a usar lo que está en mano.

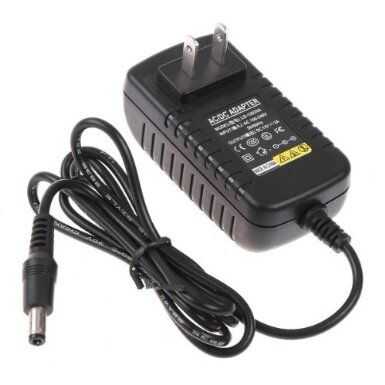

Fuente de alimentación 12V DC 2A

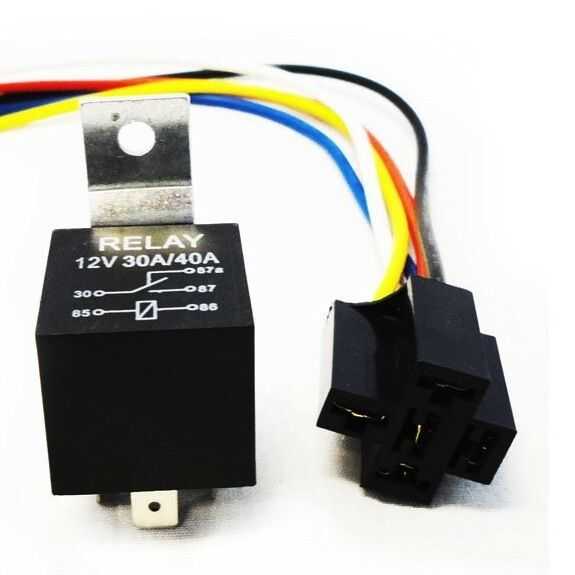

Relés de
Porque va ser cableado dos fuentes al motor al mismo tiempo, necesitamos una forma de romper el circuito. Cualquier relé SPDT de 12V debe ser más que suficiente. He utilizado relés de automoción como eran fáciles de alambre pero ciertamente overkill.
