Control y automatizar las cortinas de ventana con INSTEON (3 / 4 paso)

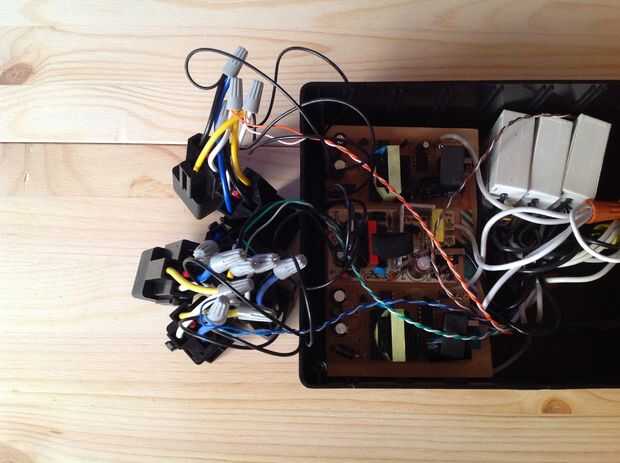

Paso 3: Instalación - cableado

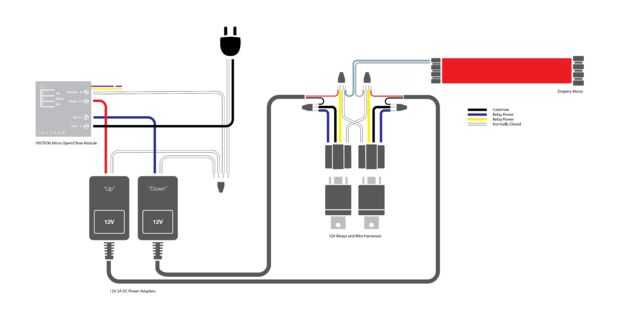

Follow the included wiring diagram and you should be fine. Siempre debe usar PRECAUCIÓN alrededor de 120V y puesto que este proyecto utiliza 120V y 12V, ahora no es la excepción.

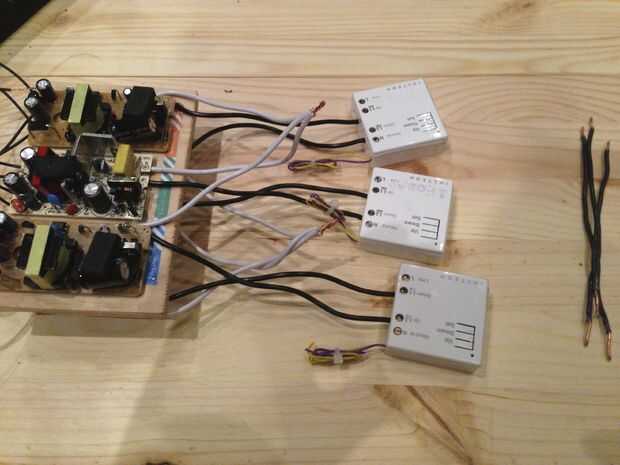

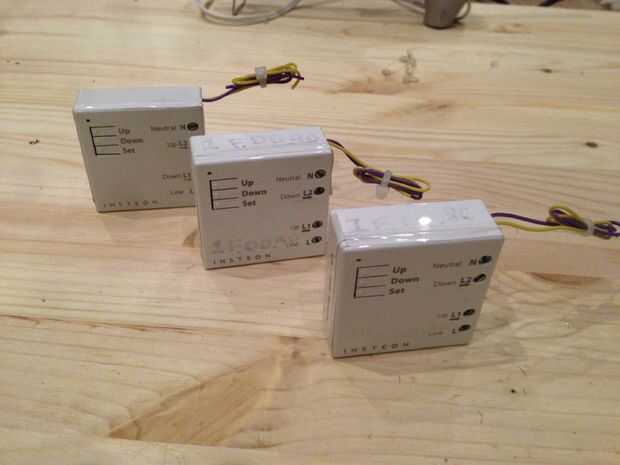

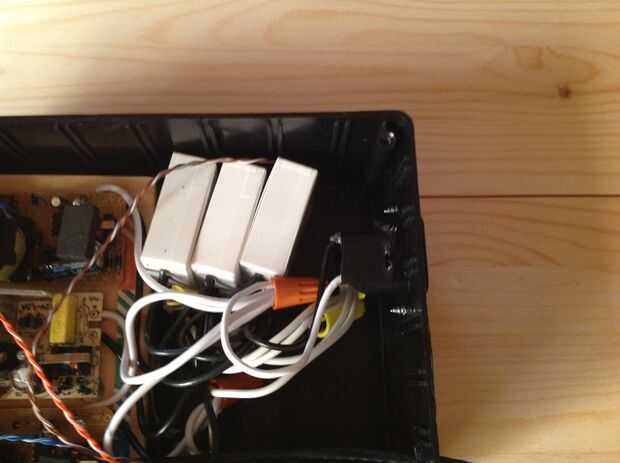

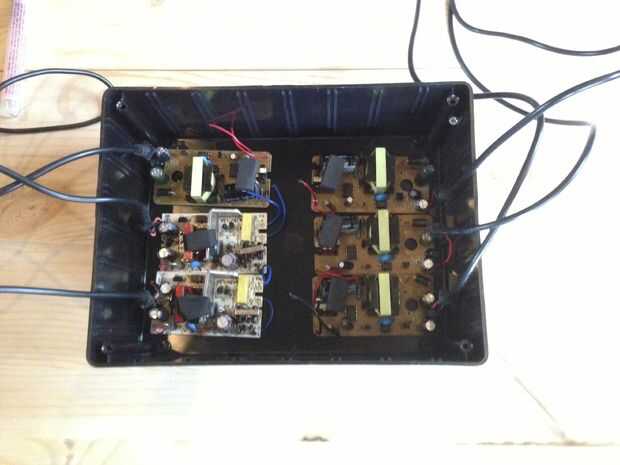

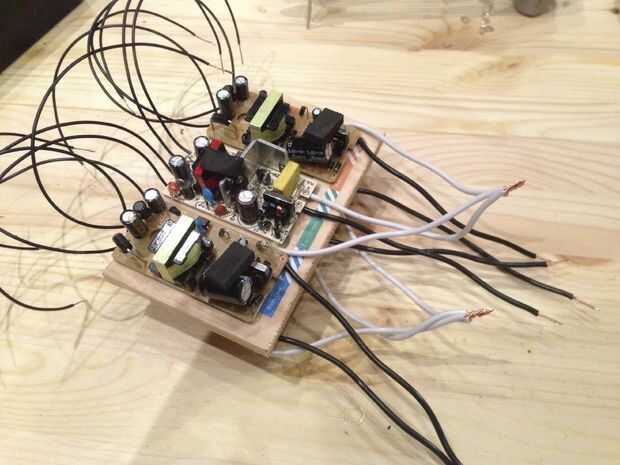

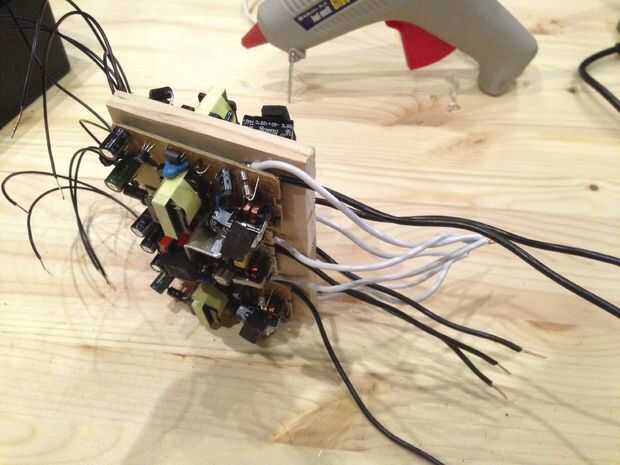

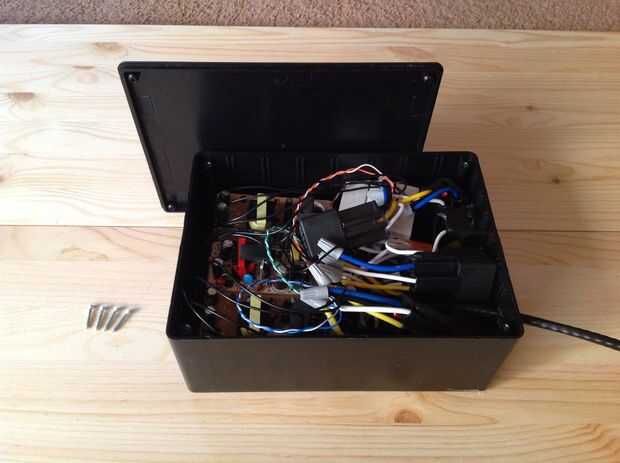

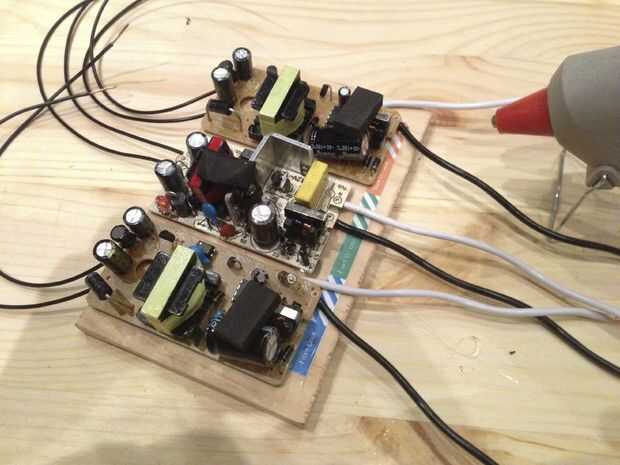

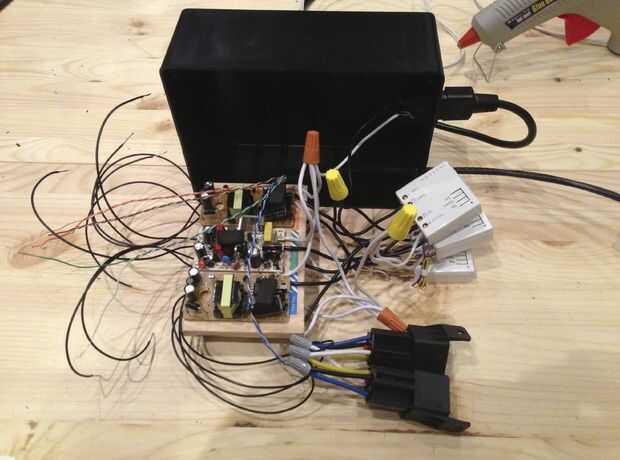

En Resumen, conecte una fuente de 12V a cada uno de los dos relés de los terminales en el módulo de micro. Alambre de los relés para que se alimenta de la fuente de 12V y el contacto normalmente abierto cerca envía potencia al motor. Parece loco, pero sin los relés en la mezcla, no flujo de potencia correctamente al motor.
