Controla una válvula solenoide con un Arduino (3 / 7 paso)

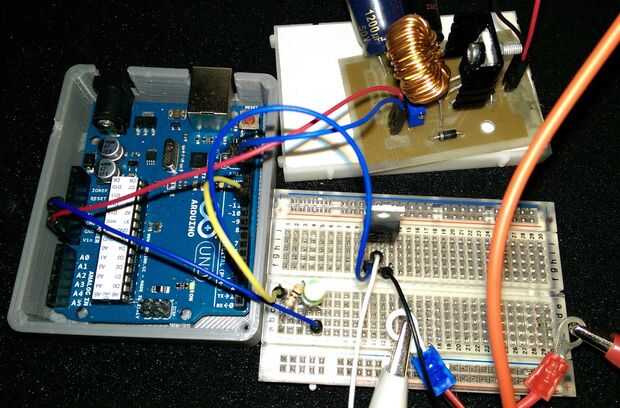

Paso 3: Montar las cosas

Como dije anteriormente, esto es una fácil construcción.

  1. Llegar a tierra y descarga toda la electricidad estática podría tener en usted. Trabajo en espuma conductora y siempre toco alguna parte de mi banco de trabajo compuesto principalmente de acero.

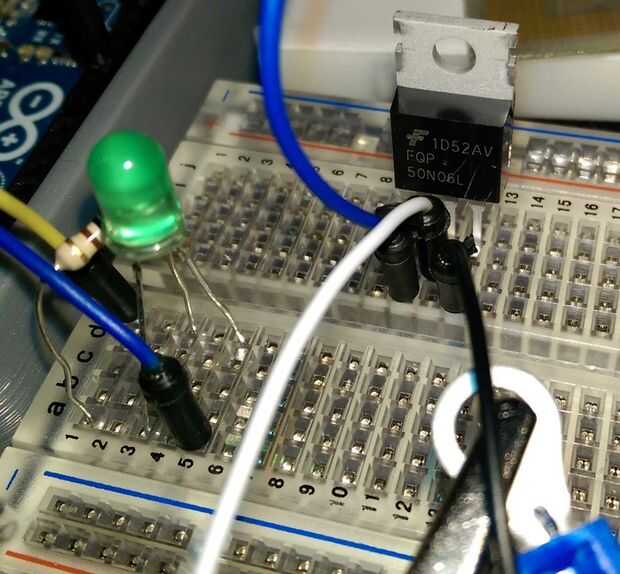

  2. Poner tu MOSFET en su protoboard. El paquete TO-220 puede necesitar un empujoncito para conseguir los cables en la placa.
  3. Con la parte negra de lo MOSFET (con escritura) frente a usted, el pin de la izquierda es la puerta, en el medio es el drenaje y el de la derecha es la fuente.

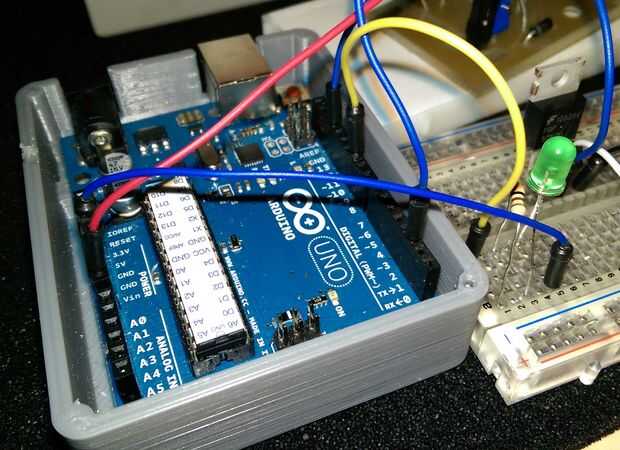

  4. Conectar el pin digital de Arduino 2 a la puerta
  5. Conecte el terminal positivo de la batería de 12V al lado positivo del solenoide
  6. Conecte el terminal negativo del solenoide al drenaje
  7. Conectar la fuente al borne negativo de la batería

Si decide utilizar un LED:

  1. Pegar el LED en la placa
  2. Palillo de la resistencia en la placa
  3. Conectar la resistencia en el pin digital de Arduino 10
  4. Conecte el terminal negativo de ustedes LED a GND

No potencia nada todavía! ¿Se te olvidó algo? ¿Dónde está tu diodo???

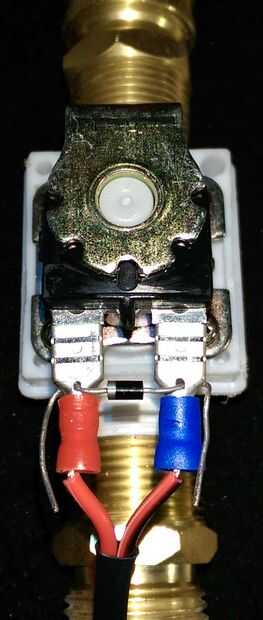

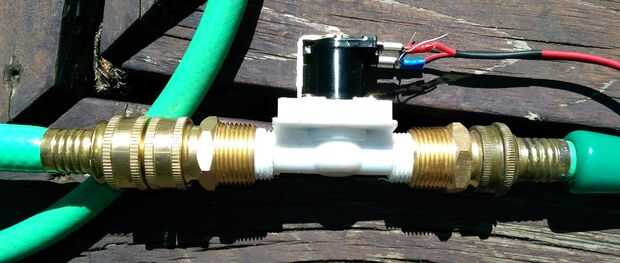

Debe conectarse entre los terminales del solenoide, por lo que la frasecita en el diodo es más cercano a la terminal positiva del solenoide. Decidí poner el diodo muy cerca del solenoide porque:

  1. Hay dos pequeños orificios muy convenientes esperando el diodo en la prensa;
  2. Recuerdo que leyendo algo sobre poner diodos lo más cerca posible a la carga inductiva, pero no recuerdo los detalles. ¿Cualquier referencia a cualquier persona?
