Controlada de grafito sintetizador aditivo (3 / 5 paso)

Paso 3: Construcción de los contadores de 4 bits

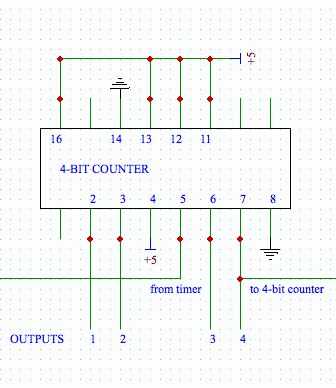

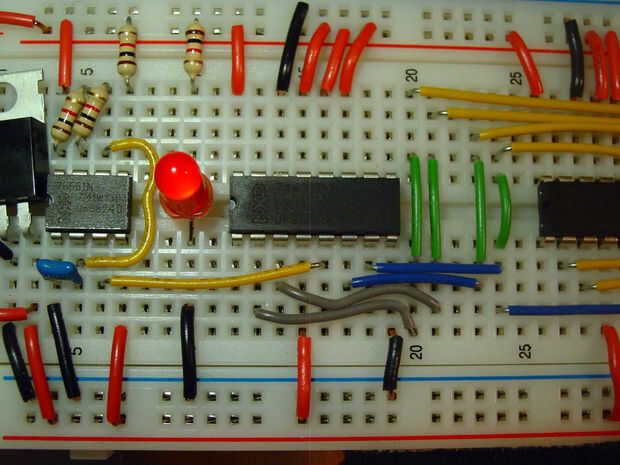

Colocar el contador de 4 bits al lado el 7555 la placa. Alambre como se muestra. Conecte la salida del temporizador (pin 3) a la entrada del contador (pin 5). Pines 2, 3, 6 y 7 son las salidas que se van a la mezcladora.

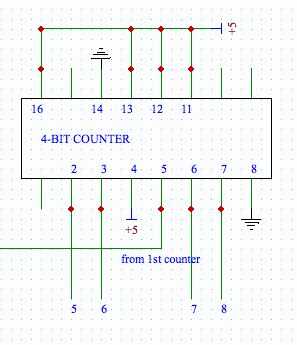

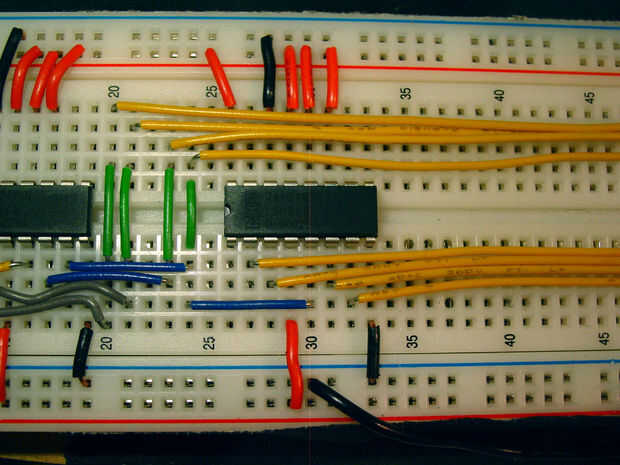

Construir otro contador de 4 bits de la misma manera. En lugar de conectarse a la entrada en el pin 5 el 7555, conecte al pin 7 del contador anterior. Los cables amarillos de la imagen apuntan a la salida a un lugar diferente en el tablero para facilitar el acceso.
