Controlado de Radio cartón Dalek (8 / 15 paso)

Paso 8: Motor de tallo de ojo y la cámara cambiar carcasa

Las dos partes que necesitaba para encajar juntos eran la carcasa inferior de la cámara encendido/apagado que también contuvo la batería recargable, de plástico y la caja del motor para lo que fue el cañón del tanque para hacerla subir y bajar, otra vez hechos de plástico y tenía 2 agujeros para el montaje. Ambas piezas fueron aproximadamente del mismo tamaño y juntos encajaría bien dentro de la sección del anillo.

1.) hacer una pequeña marca con un lápiz en el disco base de la sección del anillo frente a la colocación de la bisagra. Esto marcará ahora mismo el frente de esta sección.

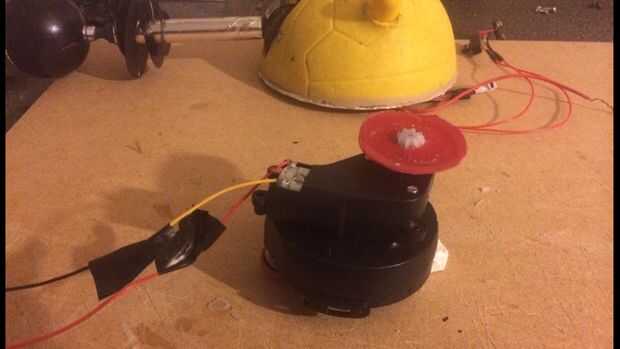

2.) que necesitaba para hacer una rueda para el sistema de poleas trabajar el tallo del ojo. El motor tenía un pequeño engranaje blanco fijo al eje de la impulsión del motor. Con una tapa plana de otro desodorante puede, cortar alrededor de los lados de la tapa y cortar la parte superior plana de la tapa. Luego perfora un pequeño orificio en el centro y otra cerca de la parte exterior de la rueda y con un cuchillo con cuidado cortar unos pequeños dientes en el agujero central se ajuste alrededor de la corona del motor. Luego aprieta la tapa a la corona y aplica una pequeña gota de pegamento.

Nota importante. Puse el motor en una longitud pequeña de madera con la rueda de polea recién hecha poner plana y debajo de la corona del motor. Esto fue evitar el exceso de cola bajando por el eje y luego agarrar el motor.

3.) el interruptor de encendido y carga de puerto para la cámara se encuentra en el lado de la carcasa. Necesitaba con fácil acceso a éstos por lo que van a estar mirando hacia el frente. El motor de tallo de ojos debe estar mirando hacia arriba sino hacia la parte posterior de la sección del anillo (como se ve en la foto). Yo simplemente coloca las 2 partes juntos hasta ha satisfecho con la colocación, marcado, hacer 2 agujeros a través de los orificios de tornillo motor en la carcasa de la cámara, y atornillado con 2 tornillos pequeños de cortas.

4.) después de cortar los cables del motor, ampliarlas un poco y darles de comer a través del agujero pequeño en la sección del anillo base, junto con el cable aéreo, luego hice 2 agujeros más aparte, en lo que ahora sería aproximadamente 1 centímetro la base de la carcasa de la cámara. Luego la alineación la parte delantera de la carcasa de la cámara al frente de la sección del anillo, atornillado a través de la sección del anillo base en la base de la cámara agujeros, hacer un fuerte ajuste de la vivienda, a continuación, sustituya los cables. Por ahora yo sólo descansó la sección en la parte superior del pecho.

Tiempo para poner todo junto.
