Paso 9: Conectar las luces de

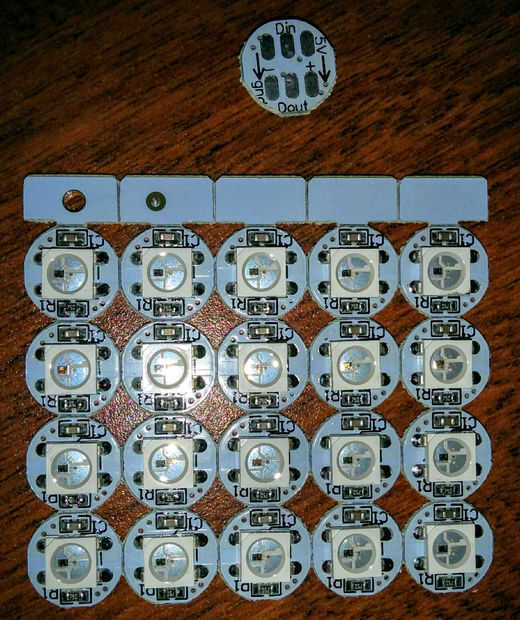

Este paso requiere una mano firme y paciencia. En este punto, se construye el esqueleto del árbol y se unen las copas/tapas del difusor. Ponga esta abajo sobre una mesa y colocar el LED en cada uno de los 14 agujeros. Estos LEDs tienen conectores de 6 - 3 y 3 hacia fuera. Sentido es importante - hay flechas en la parte posterior del tablero de LED que muestra esto. Organizar los 14 LEDs en sus respectivos agujeros de la 14 tapa. Puede péguelas con pegamento caliente para hacer la tarea de soldadura más fácil, es rápido con la soldadura o el pegamento caliente se derretirá...
Se conectará estos LEDs en serie, pero si realmente piensas en él, creo que son las conexiones paralelo internamente, otra cosa hay que aplicar 14x5V de corriente (es decir, en teoría, ya que este proyecto sólo dos luces a la vez).

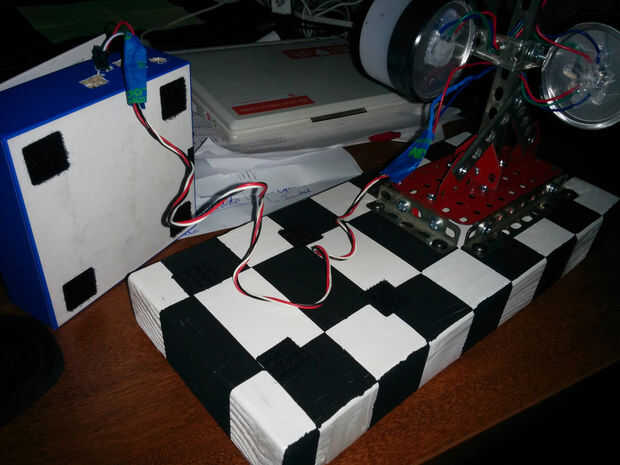

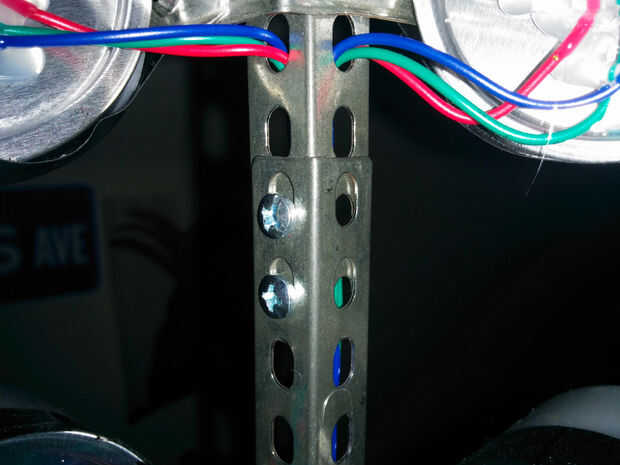

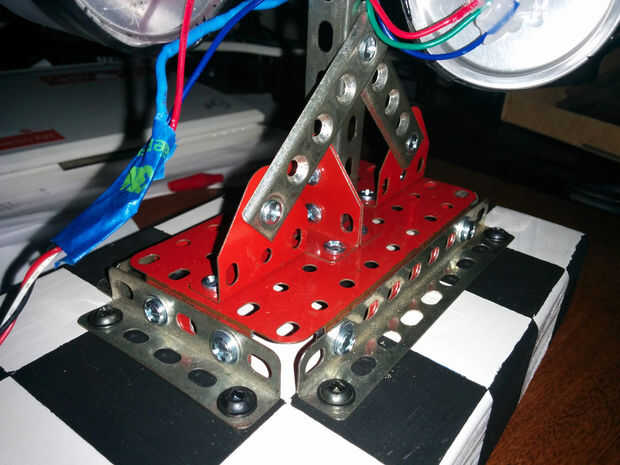

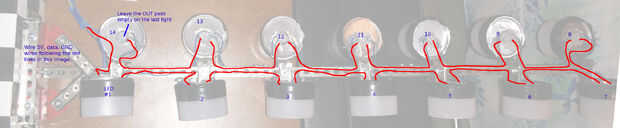

Averiguar cómo se ejecutará los cables. No ejecutarlos como el cuervo vuela, otra cosa los cables serán susceptibles a daños por manipuleo, no importa cómo mucho pegamento caliente se aplica. Ver la imagen que muestra el orden de cableado. El primer conjunto de cables de soldadura (para luz #1 - vea el diagrama) debe ser tal vez un poco más largo - 12". Estas se utilizarán para conectar el árbol de la unidad de control de Arduino que aún tenemos que construir. Tenga en cuenta que los cables del LED #7 a 8 pueden ser un poco más necesario. Cortar los cables de datos rojo de 5V, GND-negro,-X. Vale la pena hacer un poco largo. Pruebe la colocación de unos hilos antes de cortar.
Pele sobre un 1/4" de aislamiento en cada extremo.
¡ Enciende tu soldador. Uso un calibre fino de la soldadura - usé. 032" diámetro 60/40 resina núcleo de soldadura. Las almohadillas de conector de LED son minúsculos. El alambre que utilizaremos es calibre 22 - perfecto para este trabajo y también perfecto para breadboards y Arduinos. Te supongo sabes soldar, pero si no puede encontrar un buen número de instrucciones en la red, incluyendo algunos calidad aquí en Instructables. Sin embargo, puedo, comparto algunos consejos que aprendí en el camino:
- Utilice una punta fina
- Antes de estañar la punta de hierro
- La lata de las almohadillas de conector de LED 14 - hay 6 en cada uno. Esto hará que los cables mucho más fácil soldar a los botones LED.
- Ser coherente con sus colores de los cables. Usar rojo para 5V, negro para la tierra y su favorito negra, alambre de color no rojo para la señal de datos.
- Protip: Usar un multímetro para comprobar la soldadura de aislamiento de la conexión de los vecinos.
La soldadura de los cables más largos a los conectores IN LED #1 (ver diagrama).
Conecte los conectores de salida de LED #1 para los conectores IN LED #2. Repita a través de LED #14. 14 LED no necesita estar conectado a nada, así que deja intactos sus conectores de salida.
¡ UF! Usted acaba de algo como 75 pequeños suelde! Ir a recoger su soldadura insignia de mérito.

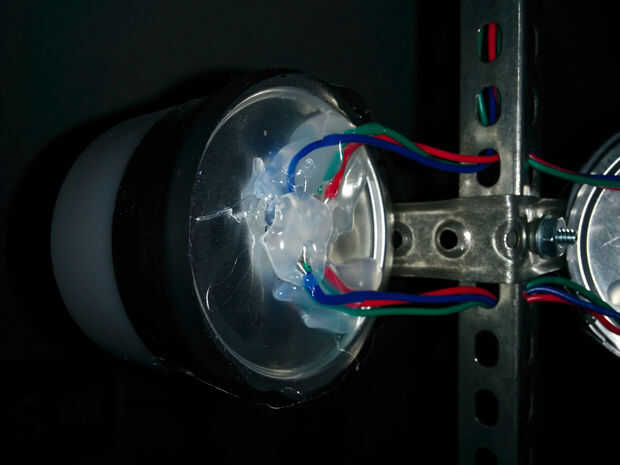

Más tarde, será sellar estas conexiones de pegamento caliente para seguridad, pero usted debe esperar hasta que probamos el árbol. Probé el mío cada luces completé y usted también puede si juegas con el código de Arduino. Sólo tenga cuidado de no para encender más de dos a la vez para que no pierden en cuestiones de energía baja.
