Paso 6: Conexiones eléctricas para el mando a distancia

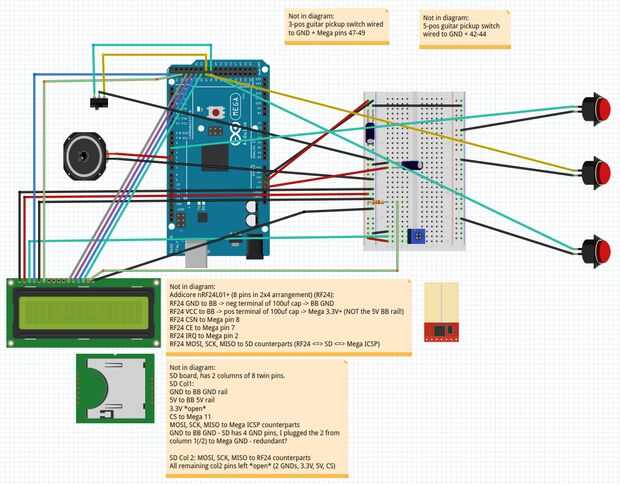

Para este paso, mira el diagrama. Asegúrese de leer las notas, ya que hay varias cosas que no se muestran en la
cableado ya que no pude encontrar los componentes adecuados (y al parecer demasiado perezoso para averiguar cómo crearlos). Aquí están algunos comentarios adicionales en este paso:
Interruptores, botones y altavoz están conectados directamente a la Mega o protoboard, como usted prefiera. Hay un par de condensadores y una resistencia a incluir en la mezcla, pero lo contrario es bastante trivial.
Una nota sobre el Arduino en uso-la Mega ofrece más conexiones que la ONU y la mayoría de los otros foros. También proporciona más memoria. No estoy seguro de que podría caber el código en un dispositivo menor, por lo menos no sin recurrir a la memoria torturantes trucos de ahorro. Pero este proyecto es para la diversión, y Megas son baratos estos días, para no crear frustración donde no debe.
El código fuente tiene un conjunto de #defines en la parte superior que muestran que los cables del enchufe en la Mega. Los cables ICSP de la radio enchufe serie 2 de la tarjeta SD del mismo, y la tarjeta SD está conectada a los pines ICSP de la Mega. Algunas placas no tienen estos pernos, en que caso se puede utilizar pernos de 50-52, que según tengo entendido, están físicamente conectados.
Asegúrese el condensador entre el radio del alambre y la fuente de alimentación (Arduino) - esto parece ser un paso fundamental para poder, más sus radios no funcionen confiablemente, si en todos. También nota utilizar un diferente tamaño condensador para radio del árbol controlador - los detalles son para siempre perdidos en mi cerebro, er, historial del navegador, pero creo que cualquier tamaño es suficiente para el trabajo.
