Controlado por Arduino, alas de disfraz de Arcángel de aluminio (5 / 9 paso)

Paso 5: Colocar las alas

Una vez que tengas todos los paneles de corte, planificar cómo se fije las bisagras de resorte. Digo plan hacia fuera porque la orientación de la primavera bisagras directamente afecta cómo se abren las alas y cierre. Orienté las bisagras de resorte para que las alas resorte abiertas propio de una cerrada posición. Esto significó que las bisagras que montarse detrás del portador en la articulación entre el ala principal interior panel y placa, pero hacia la parte delantera de las alas de la unión entre los paneles interiores y exteriores.

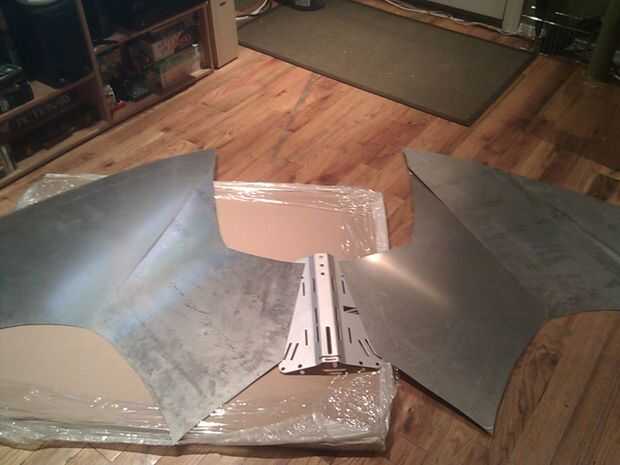

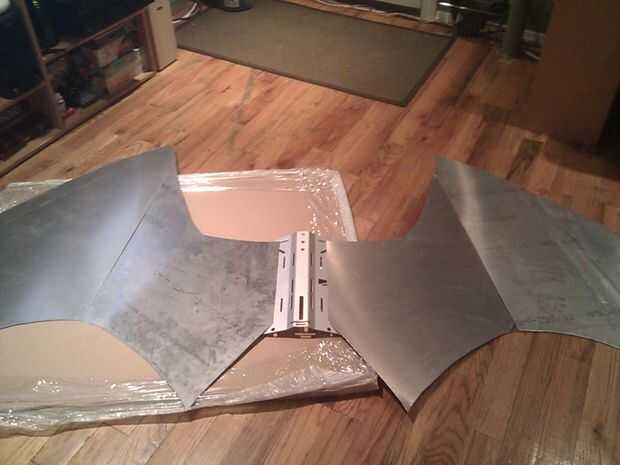

Coloque los paneles en el piso y posicionarlos como lo sería si. Asegúrese que las juntas estén completamente verticales, es decir, las bisagras son directamente sobre uno a otro si el usuario estaba de pie hacia arriba (ver las fotos de manera correcta e incorrecta). Si no, el peso de las alas hará que caiga hacia delante o hacia atrás como una puerta se abrir o cerrar por su cuenta si las bisagras están fuera. En orden para el mecanismo de apertura y cierre al trabajo, las alas tienen que ser bastante neutral. Las bisagras de resorte no son realmente lo suficientemente fuertes como para soportar el peso de las alas y abrirlos sólo para abrirlos si su peso es equilibrado.

Coloque las bisagras y marca donde deberían estar los orificios de montaje. Perfore los agujeros y usar el #4 1/2" tornillos y split bloqueo arandelas para sostenerlas en lugar.

Una vez que usted coloque las alas principales, fije las alas secundarias con las joyas más pequeñas bisagras de la caja. Utilice los resortes pequeños para unir a éstos para que abra por defecto. Estos no ser controlados, sólo necesitan que se celebrará en el lugar se vea bien. Se puede ver el ala secundario en la última foto.
