Paso 3: Preparación de la placa de circuito sintonizador
Ahora que su ProtoSnap esté preparado, vamos a hacer lo mismo para el tablero de circuito de su sintonizador. Usted notará que hay dos cables que son defaultly conectado a algunos terminales en este tablero. Los que puedes dejar solo son los cables negro y rojo que están conectados a los componentes de altavoz. Los dos en que nos queremos centrar son los que usted previamente roto del plástico del sintonizador de la carcasa así como que es original fuente los 3 voltios alimentación.

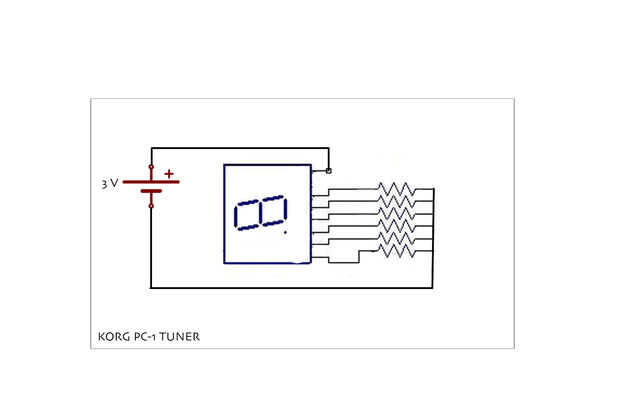

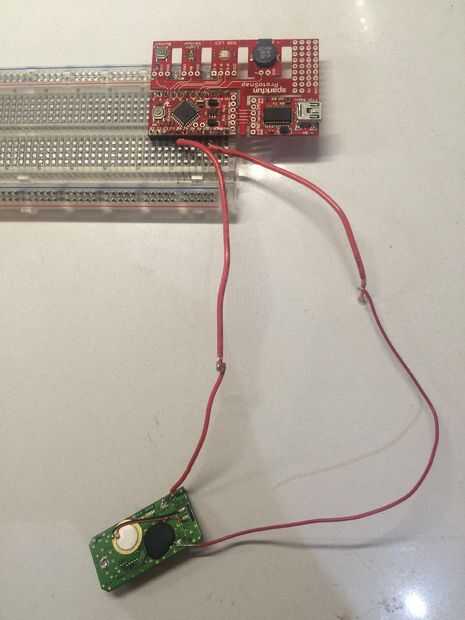

Este es uno de los pasos más fácil: simplemente conecte el cable que lleva de 13 Pin en tu ProtoSnap al cable marrón en su tablero del circuito sintonizador por entrelazamiento de los extremos de cada uno. A continuación, conecte el cable que va desde el Pin VCC al cable amarillo.

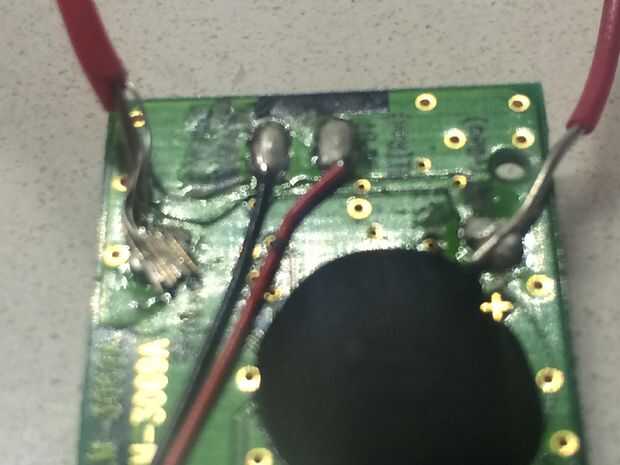

Usando el soldador, soldadura de estas dos conexiones.
Finalmente, podemos comenzar a trabajar en el código que va a modificar lo que muestra este sintonizador...
